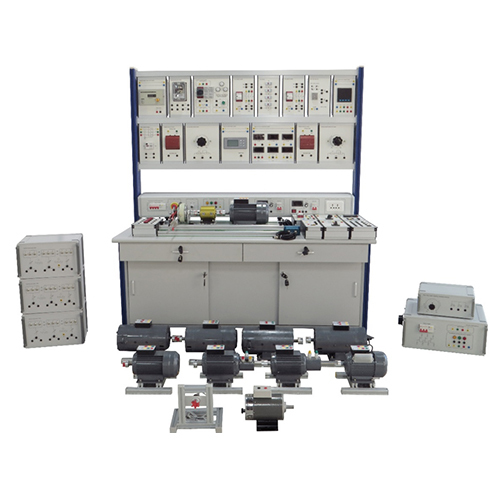

منصة تدريب لدراسة المحركات الكهربائية، معدات مختبرات كهربائية، معدات تعليمية، معدات تعليمية

SMTE087 منصة تدريب لدراسة المحركات الكهربائية، معدات مختبرات كهربائية، معدات تعليمية، معدات تعليمية
١. نظرة عامة على المنتج
١.١ نظرة عامة
يتضمن جهاز التدريب أنواعًا مختلفة من المحركات الحثية ومكونات التحكم الصناعية. من خلال التجارب العملية، يمكن التعرف على خصائص تشغيل محركات التيار المتردد، ومحركات التيار المستمر، والمحولات، وإتقان مبادئ وأساليب التحكم، وتنمية المعارف والمهارات اللازمة لدى الطلاب. وهو مناسب للتدريس وتقييم التدريب المهني في الكليات المهنية العليا، والكليات المتوسطة، والمدارس المهنية الثانوية، والمدارس التقنية.
١.٢ المميزات
(١) تتميز منصة التدريب بهيكل إطاري من أعمدة الألمنيوم، بتصميم بسيط وأنيق، وعجلات دوارة في الأسفل لسهولة الحركة وإمكانية تعديل الارتفاع حسب حالة الأرض. كما أن جهاز القياس ومصدر الطاقة مدمجان في صندوق تعليق، مما يسهل الاستخدام ويحمي من التلف.
(٢) يمكن استخدام أنواع مختلفة من المحركات، وهي مجهزة بالكامل، بشكل متكامل.
(3) يتيح الجمع بين البرمجيات والأجهزة إمكانية إكمال محتوى التدريب لمجموعة متنوعة من الدورات.
(4) تتميز منصة التدريب بنظام حماية أمني متطور.
2. معايير الأداء
طاقة الإدخال: نظام ثلاثي الأطوار بخمسة أسلاك، تيار متردد 380 فولت ± 10%، 60 هرتز
الوزن: أقل من 300 كجم
ظروف التشغيل: درجة الحرارة المحيطة من -10 درجة مئوية إلى +40 درجة مئوية، الرطوبة النسبية أقل من 85% (عند 25 درجة مئوية)
الأبعاد: 1680 مم × 880 مم × 2040 مم
قدرة الجهاز: أقل من 2 كيلو فولت أمبير

3. قائمة المكونات وشرح مفصل
3.1 الجزء الرئيسي
الرقم الاسم
1 جزء صندوق التعليق
2 جزء حقيبة اليد
3 جزء المحرك
4 هيكل الجهاز
5 جزء صندوق الطاقة
3.2 جزء صندوق الطاقة
الرقم الاسم
1 مصدر الطاقة الكلي --- قاطع دائرة تسرب رباعي الأقطاب
2 وحدة إيقاف الطوارئ
3 مفتاح التشغيل
4 وحدة إخراج تيار متردد ثلاثي الأطوار 380 فولت
5 ستة مقابس فارغة
6 وحدة إخراج طاقة تيار مستمر 0-220 فولت 1 أمبير
7 وحدة إخراج طاقة تيار مستمر 0-220 فولت 10 أمبير
8 ستة مقابس فارغة
3.3 قائمة تكوين الجهاز
الرقم الاسم الكمية
المكون 1 مقاومة متغيرة لمجال محرك التيار المستمر 1
المكون 2 مقاومة متغيرة لبدء تشغيل محرك التيار المستمر 1
المكون 3 مقاومة متغيرة لبدء تشغيل دوار محرك الحلقة الانزلاقية 1
المكون 4 صندوق الحمل المقاوم 1
المكون 5 بنك الحمل الحثي 1
المكون 6 صندوق الحمل السعوي 1
المكون 7 واقي المحرك الوحدة 1
المكون 8: وحدة الصمامات (5 أمبير) 1
المكون 9: وحدة التبديل بين السرعات العالية والمنخفضة 1
المكون 10: وحدة طاقة التيار المتردد 0-450 فولت 1
المكون 11: بادئ تشغيل ستار دلتا 1
المكون 12: وحدة فحص الاتصال بالشبكة 1
المكون 13: وحدة مرحل فحص التزامن 1
المكون 14: وحدة محول الجهد 2
المكون 15: وحدة المقوم 1
المكون 16: وحدة مقياس الجهد والتيار 1
المكون 17: وحدة ضوء المؤشر 1
المكون 18: وحدة الزر 1
المكون 19: وحدة التحكم في فرامل المسحوق المغناطيسي 1
المكون 20: وحدة عداد متعدد الوظائف ثلاثي الأطوار 1
المكون 21: وحدة موصل التيار المتردد 3
المكون 22: وحدة مرحل التوقيت 1
المكون 23: وحدة جهاز عرض السرعة 1
المكون 24: وحدة جهاز عرض عزم الدوران ١
المكون ٢٥: مشفر دوار ١
المكون ٢٦: محرك تيار مستمر ذو توصيل توازي ١
المكون ٢٧: محرك تيار مستمر ذو توصيل توالي ١
المكون ٢٨: محرك تيار مستمر ذو إثارة مركبة ١
المكون ٢٩: محرك غير متزامن ثلاثي الأطوار ذو قفص سنجابي ١
المكون ٣٠: محرك غير متزامن ثلاثي الأطوار ثنائي السرعة ١
المكون ٣١: محرك متزامن ثلاثي الأطوار ذو إثارة تيار متردد ١
المكون ٣٢: محرك مكثف أحادي الطور ١
المكون ٣٣: محرك عالمي تيار متردد/مستمر ١
المكون ٣٤: محرك غير متزامن ثلاثي الأطوار ملفوف ١
المكون ٣٥: محرك طارد أحادي الطور ١
المكون ٣٦: جهاز قياس عزم الدوران ١
٣.٤ الملحقات
الرقم الاسم الكمية
١ كابل كهربائي أمان أسود ٤ مم ١٠ قطع
٢ كابل كهربائي أمان أزرق ٤ مم ١١ قطعة
٣ كابل كهربائي أمان أحمر ٤ مم ١٠ قطع عدد القطع
4 كابل كهربائي أمان أصفر 4 مم، 11 قطعة
5 كابل كهربائي أمان أخضر 4 مم، 10 قطع
6 كابل كهربائي أمان ثنائي اللون 4 مم، 5 قطع
7 طرف توصيل أصفر 4 مم، قطعة واحدة
8 طرف توصيل أخضر 4 مم، قطعة واحدة
9 طرف توصيل أحمر 4 مم، قطعة واحدة
10 قلب فيوز 5 أمبير، 3 قطع
11 جهاز قياس متعدد رقمي، مجموعة واحدة
12 مقياس سرعة دوران محمول باليد، قطعة واحدة
13 طاولة كشف الطور، قطعة واحدة
4 قائمة التجارب
التجربة 1: تجربة محرك تيار مستمر متوازي
التجربة 2: تجربة محرك تيار مستمر متسلسل
التجربة 3: تجربة محرك تيار مستمر مركب
التجربة 4: تجربة محرك غير متزامن ثلاثي الأطوار ذو قفص سنجابي
التجربة 5: تجربة محرك غير متزامن ثلاثي الأطوار ذو ملفات
التجربة 6: تجربة محرك متزامن ثلاثي الأطوار ذو إثارة تيار متردد
التجربة 7: تجربة محرك ثلاثي الأطوار ثنائي السرعة
التجربة 8: محرك مكثف أحادي الطور تجربة
التجربة 9: تجربة المحرك العالمي للتيار المتردد والتيار المستمر
التجربة 10: تجربة قياس عزم الدوران والسرعة والطاقة لمحرك التيار المتردد غير المتزامن ثلاثي الأطوار
