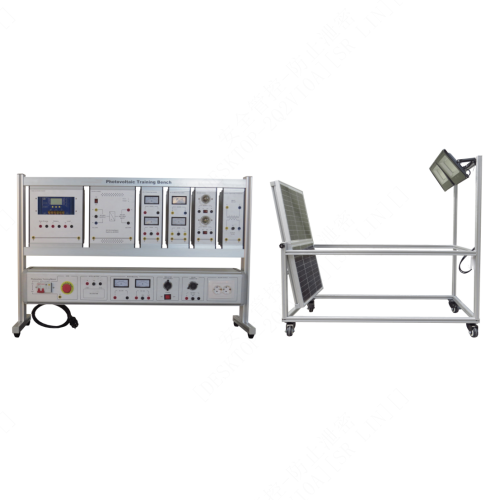

SMTG012E معدات تدريب توليد الطاقة الشمسية، معدات تعليمية، تدريب على المهارات التقنية، نظام تدريب الطاقة المتجددة أولاً: نظرة عامة على المعدات 1. مقدمة 1.1 نظرة عامة يحاكي نظام التدريب هذا عملية توليد الكهرباء بالطاقة الشمسية، مما يُمكّن الطلاب من تعلم كيفية توليد الكهرباء بالطاقة الشمسية. يتم تشغيل لوحة الطاقة الشمسية بواسطة مصباح هاليد معدني عالي القدرة. يُنمّي هذا الجهاز التدريبي مهارات الطلاب العملية، وهو مناسب للجامعات الهندسية، ومعاهد التدريب، والمدارس التقنية. 1.2 الميزات (1) يستخدم هذا الجهاز التدريبي هيكلًا عموديًا من الألومنيوم، مع عدادات قياس داخلية مدمجة، وعجلات دوارة في الأسفل، مما يسهل نقله. (2) يمكنه إجراء العديد من التجارب على الدوائر والمكونات، ويمكن للطلاب دمجها لتكوين دوائر مختلفة، وإجراء تجارب ومحتوى تدريبي متنوع. (3) طاولة عمل تدريبية مزودة بنظام حماية. 2. معايير الأداء (1) جهاز توليد الطاقة الشمسية: هيكل من الألومنيوم بالكامل، لوحة كهروضوئية قابلة للتعديل، أبعادها 800 مم × 800 مم × 1200 مم (الطول × العرض × الارتفاع). (2) وحدة صندوق الطاقة: هيكل من الألومنيوم، صندوق تعليق من الألومنيوم، أبعاد الحدود 1080 مم × 300 مم × 740 مم (الطول × العرض × الارتفاع). 3. مقدمة عن النظام يتكون هذا النظام من أربعة أجزاء: نظام توليد الطاقة الكهروضوئية، ونظام التحكم، ونظام العاكس. يتألف نظام الطاقة الكهروضوئية من لوحة خلايا كهروضوئية وبطارية. ويتكون نظام التحكم من وحدة تحكم في توليد الطاقة الشمسية. أما نظام العاكس فيتكون من عاكس تردد ووحدة تحميل. 1. نظام محاكاة توليد الطاقة الكهروضوئية: يعتمد هذا النظام على ثلاث لوحات شمسية بقدرة 20 واط وجهد 18 فولت، ويمكن توصيلها على التوالي أو التوازي حسب جهد النظام. كما يمكنه محاكاة موقع ضوء الشمس من خلال ضبط الموقع النسبي للوحة الكهروضوئية، مما يسهل محاكاة ظروف ضوء الشمس المختلفة. يوضح الشكل أدناه مولد الطاقة الكهروضوئية المحاكي. يتم توصيل خرج لوحة الخلايا الكهروضوئية بصندوق التوصيل الموجود في الجزء الخلفي من الجهاز، ويتم إخراجه عبر طرف أمان. يبلغ جهد الخرج المقنن للوحة الخلايا الكهروضوئية الواحدة 18 فولت، ويمكن تشغيل اللوحات الثلاث بشكل منفصل أو بالتوازي. شرح حالة ضوء المؤشر 3.2 لوحة التحكم بالطاقة (1) مؤشر الجهد والتيار الخارج (2) مزودة بمؤشر طاقة، ومخرج طاقة آمن. (3) مزودة بمصدر طاقة تيار متردد داخلي، مع وظيفة حماية من قصر الدائرة. ويمكن للطلاب معاينة التركيب الداخلي لصندوق الطاقة من خلال نافذة شفافة. 3.3 مكونات الجهاز (1) صندوق تعليق وحدة التحكم (قطعة واحدة) (2) صندوق تعليق العاكس (قطعة واحدة) (3) صندوق تعليق عداد الطاقة (قطعتان) (4) صندوق تعليق الحمل الطرفي (قطعتان) (5) كابل توصيل كهربائي آمن 4 مم (40 قطعة) 4 قائمة التجارب (1) اختبار خصائص البطارية: 1) المعايير الفنية الكهربائية، 2) توصيل البطارية على التوالي والتوازي (2) تجربة وحدة التحكم بالشحن: 1) تجربة الحماية من عكس التوصيل، 2) حماية وحدة التحكم من الشحن الزائد للبطارية، 3) تجربة حماية وحدة التحكم من التفريغ الزائد للبطارية، 4) تجربة مقاومة الشحن الزائد (3) تجربة اختبار قدرة تشغيل المولد (4) تجربة اختبار جهد الدائرة المفتوحة لبطارية الخلايا الكهروضوئية (5) تجربة اختبار تيار الدائرة القصيرة لبطارية الخلايا الكهروضوئية (6) تجربة اختبار قدرة تشغيل بطارية الخلايا الكهروضوئية (7) اختبار أقصى قدرة لبطارية الخلايا الكهروضوئية تحت إضاءة مختلفة (8) تجربة خصائص خرج بطارية الخلايا الكهروضوئية (9) التحكم في شحن بطارية الخلايا الكهروضوئية تجربة مبدأ (10) تجربة مقاومة شحن البطارية الكهروضوئية (11) تجربة توصيل البطارية الكهروضوئية على التوالي والتوازي (12) تجربة مبدأ العاكس الأساسي (13) تجربة اختبار شكل موجة خرج العاكس البسيط (14) تجربة توصيل البطارية الكهروضوئية على التوالي والتوازي (15) تجربة مبدأ العاكس الأساسي (16) تجربة اختبار شكل موجة خرج العاكس البسيط (17) تجربة تشغيل حمل التيار المتردد بواسطة العاكس
