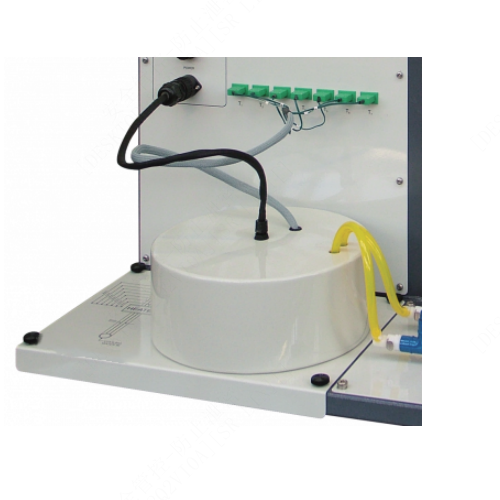

AFT110 نموذج تعليمي لوحدة التوصيل الحراري الشعاعي، معدات تعليمية، معدات تعليمية لنقل الحرارة الميزات • إحدى التجارب الأربع الاختيارية لوحدة تجارب انتقال الحرارة الأساسية • تركيب سريع وسهل على قاعدة وحدة تجارب انتقال الحرارة الأساسية، وتتميز وصلات الماء بموصلات سريعة ذاتية الإغلاق لا تحتاج إلى أدوات • توضح مبادئ التوصيل الحراري الشعاعي حول قرص ذي قطر منتظم • رسم تخطيطي واضح مطبوع على اللوحة الأساسية يُسهّل على الطلاب الفهم • تسمح بقياس الموصلية الحرارية لمادة القرص • سخان آمن ذو جهد منخفض مزود بخاصية الفصل التلقائي عند ارتفاع درجة الحرارة الوصف تتكون هذه التجربة من قرص نحاسي صلب مزود بسخان كهربائي (مصدر حرارة) في مركزه، وأنبوب تبريد دائري المقطع (مشتت حراري) يحيط به. يتم تركيبه على لوحة أساسية مزودة برسم تخطيطي واضح لتصميم التجربة. تحتوي هذه التجربة على قرص نحاسي صلب مزود بسخان كهربائي (مصدر حرارة) في مركزه، وأنبوب تبريد دائري المقطع (مشتت حراري) يحيط به. يتم توصيل السخان الكهربائي والمزدوجات الحرارية بمنافذ في وحدة تجارب انتقال الحرارة الأساسية، والتي تُغذي أيضًا مدخل ومخرج الماء البارد لمشتت الحرارة. يقوم الطلاب بتشغيل تدفق ماء التبريد وضبط طاقة السخان حتى تصل التجربة إلى حالة التوازن. تقيس سبعة مزدوجات حرارية درجة الحرارة على أنصاف أقطار متساوية على القرص، حيث تنتقل الحرارة شعاعيًا إلى الخارج من السخان. يقلل العزل المحيط بالقرص من فقدان الحرارة عن طريق الحمل الحراري والإشعاع، بحيث تتطابق النتائج مع النظرية الخاصة بالتوصيل الشعاعي البسيط فقط. مخرجات التعلم • عرض وحساب التوصيل الحراري الشعاعي • حساب الموصلية الحرارية (قيمة k) وحدة أساسية • تجارب انتقال الحرارة وحدة أساسية ظروف التشغيل بيئة التشغيل: المختبر نطاق درجة حرارة التخزين: -25 درجة مئوية إلى +55 درجة مئوية (عند التعبئة للنقل) نطاق درجة حرارة التشغيل: +5 درجات مئوية إلى +40 درجة مئوية نطاق الرطوبة النسبية للتشغيل: 80% عند درجات حرارة أقل من 31 درجة مئوية، تنخفض خطيًا إلى 50% عند 40 درجة مئوية - القرص المُسخّن: نحاس، قطر 110 مم - قلب نحاسي: قطر 14 مم - سُمك القرص: 3.2 مم - المسافة الشعاعية بين المزدوجات الحرارية: 10 مم
