جهاز تدريب كهربائي ابتدائي، معدات مختبر كهربائي، معدات تعليمية، معدات تدريس

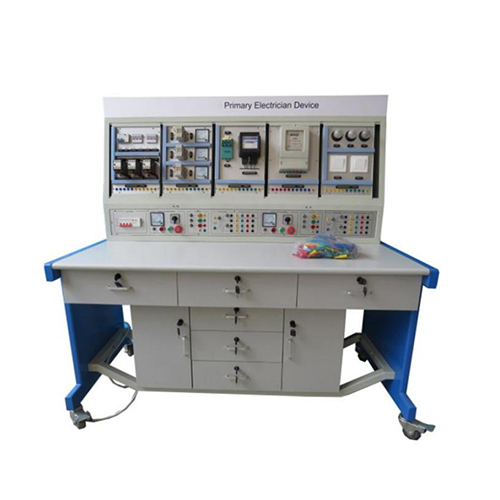

SMTE017 جهاز تدريب كهربائي ابتدائي، معدات مختبر كهربائي، معدات تعليمية، معدات تدريس
١. نظرة عامة على المنتج
١.١ نبذة تعريفية
يتضمن جهاز التدريب هذا أنواعًا مختلفة من أجهزة التحكم الكهربائية الأساسية وأجهزة القياس، ومن خلال التجارب العملية، يمكن التعرف على دوائر الإضاءة، ودوائر التحكم في المحركات، وطرق توصيل دوائر القياس، وإتقان مبدأ التحكم فيها ونمطه، بالإضافة إلى المعارف والمهارات ذات الصلة. يناسب هذا الجهاز الكليات المهنية العليا والمدارس المهنية الثانوية، ويدعم التدريب المهني واختبارات المهارات ذات الصلة.
١.٢ الميزات
١. يتم تثبيت مكونات خط التحكم الكهربائي على لوحة التثبيت الجدارية، مما يسهل التشغيل والاستبدال، ويسهل توسيع الوظائف أو تطوير برامج تدريبية جديدة. يتميز محتوى التشغيل بأنه نموذجي وعملي وعلمي.
٢. يمكن استخدام طاولة التشغيل فقط مع مصدر طاقة تيار متردد ثلاثي الأطوار رباعي الأسلاك.
٣. يوفر التدريب على المهارات، من خلال دائرة التحكم والتصميم الخاص للمحرك الصغير، محاكاة لأنظمة القيادة الكهربائية في المصانع، ويلبي متطلبات التدريب على مهارات التركيب والتصحيح والصيانة الكهربائية وتحليل الأعطال وإصلاحها.
يتضمن التدريب على المهارات دوائر تحكم وتصميمًا خاصًا للمحرك الصغير، مما يحاكي بيئة المصنع في جميع أنواع أنظمة القيادة الكهربائية، ويلبي متطلبات التدريب على مهارات التركيب والتصحيح والصيانة الكهربائية وتحليل الأعطال وإصلاحها. ٤. جميع مكونات خط التحكم في تلامس المرحل موصولة بالأطراف عبر أسلاك. يقتصر دور توصيلات الطلاب على حماية المكونات فقط؛ أما في التطبيق العملي، فيُستخدم الخط لتدريب الطلاب على العملية.
٥. يتميز خرج الطاقة بشاشة عرض ووظيفة حماية من قصر الدائرة. في حال حدوث خطأ أثناء التدريب أو قصر دائرة ناتج عن توصيل خاطئ، يقوم الجهاز بالحماية التلقائية، مما يمنع احتراق الفيوزات وتلف الأجهزة الكهربائية، ويضمن تدريبًا آمنًا وسلسًا.
٦. تتميز منصة التدريب بنظام حماية أمان متطور. يتم توصيل دائرة التدريب العملي بمصدر طاقة الجهاز عبر مقبس أمان وغطاء واقٍ عالي الموثوقية، مما يضمن الأمان والسرعة.
٢. معايير السعة
(١) طاقة الإدخال: ثلاثي الأطوار، خمسة أسلاك، ٣٨٠ فولت ± ١٠٪، ٦٠ هرتز
(٢) الأبعاد: ١٦٠٠ مم × ٨٠٠ مم × ١٥٠٠ مم
(٣) السعة الكلية: أقل من ١.٥ كيلو فولت أمبير
(٤) الوزن: أقل من ١٥٠ كجم
(٥) ظروف التشغيل: درجة حرارة البيئة من -١٠ درجة مئوية إلى +٤٠ درجة مئوية، الرطوبة النسبية أقل من ٨٥٪ (عند ٢٥ درجة مئوية)
٣. مكونات المنتج
٣.١ لوحة التحكم بالطاقة
شاشة التحكم مصنوعة من هيكل حديدي مزدوج الطبقات محكم الإغلاق، ولوحة من الألومنيوم والبلاستيك. تتضمن لوحة التحكم الرئيسية ما يلي:
١) مدخل طاقة ثلاثي الأطوار بأربعة أسلاك، يمر عبر دوار كهربائي، ومفتاح رئيسي، وزر بدء التشغيل، وزر إيقاف التشغيل، وتوصيل أو فصل نقاط التلامس، وزر إيقاف الطوارئ.
٢) يوجد على لوحة التحكم مقياس جهد تيار متردد من النوع النقطي ٤٥٠ فولت، ويمكن من خلال مفتاح النطاق مراقبة جهد شبكة الطاقة الكهربائية.
٣) مصدر طاقة تيار متردد منخفض الجهد: مزود بمحول واحد، جهد التيار المتردد في الجانب الابتدائي ٢٢٠ فولت، وفي الجانب الثانوي ٢٤ فولت، بالإضافة إلى جهد ٦.٣ فولت تيار متردد، ٦.٣ فولت لتغذية ضوء مؤشر الإشارة، و٢٦ فولت لتغذية دائرة التقويم في كبح استهلاك الطاقة.
٤) ديود ٥٤٠٨، يُستخدم في دائرة تقويم الكبح الديناميكي.
٥) ثلاث مقاومات ٧٥ أوم/٧٥ واط تُستخدم لبدء تشغيل المحرك الكهربائي بجهد منخفض، ومقاومة ١٠ أوم/٢٥ واط تُستخدم للكبح الديناميكي للمحرك غير المتزامن.
3.2 طاولة التدريب
طاولة التدريب مصنوعة من الحديد ذي طبقتين مطليتين بطبقة زجاجية، وسطحها مصنوع من ألواح عالية الكثافة مقاومة للحريق والماء والتآكل، مما يمنحها متانة عالية وتصميمًا أنيقًا. تحتوي الطاولة على درجين (مزودين بقفل) على جانبيها، بالإضافة إلى خزائن لتخزين أدوات التعليق ومعدات التدريب.

3.3 تكوين صندوق تعليق مكونات التدريب
(1) وحدة القاطع والموصل
تحتوي هذه الوحدة على قاطع دائرة تيار متبقي ثنائي القطب (RCCB)، ومقبس فيوز، وثلاثة موصلات. تُستخدم لتوصيل دائرة تحكم محرك ثلاثي الأطوار، انظر الصورة أدناه:
(2) وحدة المحاثة المتبادلة
تحتوي هذه الوحدة على ثلاثة محاثات متبادلة 30/5، وثلاثة عدادات تيار، وأسلاك توصيل المكونات بمقبس طرفي. تُستخدم محاثة تيار متبادلة واحدة لتوصيل دائرة تحكم أحادية الطور، وثلاث محاثات تيار متبادلة لتجربة توصيل دائرة، انظر الصورة أدناه:
(3) وحدة عداد الطاقة أحادي الطور
تحتوي هذه الوحدة على عداد طاقة أحادي الطور ومفتاح سكين، وأسلاك توصيل المكونات بمقبس طرفي. يمكن استخدامها لتوصيل عداد الطاقة أحادي الطور مباشرة، أو توصيله بدائرة المحاثة المتبادلة، إلخ. انظر الصورة أدناه
(4) وحدة عداد الطاقة ثلاثي الأطوار
تحتوي هذه الوحدة على عداد طاقة ثلاثي الأطوار وموصلات، بالإضافة إلى أسلاك توصيل الجهاز بالموصلات. يمكن إكمال دائرة توصيل عداد الطاقة النشط ثلاثي الأطوار بثلاثة أسلاك، أو دائرة توصيل عداد الطاقة النشط ثلاثي الأطوار بثلاثة أسلاك باستخدام دائرة الحث المتبادل للتيار، أو تجربة دائرة توصيل عداد الطاقة النشط ثلاثي الأطوار بأربعة أسلاك، كما هو موضح في الشكل أدناه.
(5) وحدة مصباح الفلورسنت والمفتاح
تتكون هذه الوحدة من ثلاثة مصابيح متوهجة، ومفتاحين للتحكم المزدوج، وأسلاك توصيل الجهاز بالموصلات. يمكن إكمال توصيلات أسلاك خط مصابيح الفلورسنت والتحكم بها، كما هو موضح في الشكل أدناه.
4. محتويات التدريب الكاملة
1) دائرة التحكم في بدء وإيقاف التيار أحادي الطور
2) دائرة التحكم في تحريك المحرك غير المتزامن ببطء
3) دائرة التحكم في وضعين للمحرك غير المتزامن
4) دائرة التحكم في تعشيق المحرك غير المتزامن للأمام والخلف
5) دائرة التحكم في تعشيق الجانبين
6) دائرة التحكم في التسلسل التلقائي
7) التحكم في التسلسل اليدوي لبدء التشغيل
8) دائرة التحكم في تشغيل المحرك غير المتزامن على شكل نجمة ومثلث
9) دائرة التحكم في كبح الطاقة للمحرك غير المتزامن
10) توصيل أسلاك دائرة مصابيح الفلورسنت
11) دائرة التوصيل المباشر لعداد الطاقة أحادي الطور
12) دائرة توصيل عداد الطاقة أحادي الطور تمر عبر محث تيار متبادل
13) دائرة توصيل مقياس الجهد ومقياس التيار
14) يتم قياس جهد مقياس المفتاح العالمي في توصيل جهد ثلاثي الأطوار
15) يُستخدم محث تيار متبادل لتوصيل دائرة التحكم في حلقة أحادية الطور
16) ثلاث دوائر محث تيار متبادل
17) الـ توصيل الدائرة الكهربائية الفعالة لعداد الطاقة الكهربائية ثلاثي الأطوار بثلاثة خطوط
18) تمر أسلاك الدائرة الكهربائية الفعالة لعداد الطاقة الكهربائية ثلاثي الأطوار بثلاثة خطوط عبر ملف حث متبادل للتيار
19) توصيل الدائرة الكهربائية الفعالة لعداد الطاقة الكهربائية ثلاثي الأطوار بأربعة أسلاك
