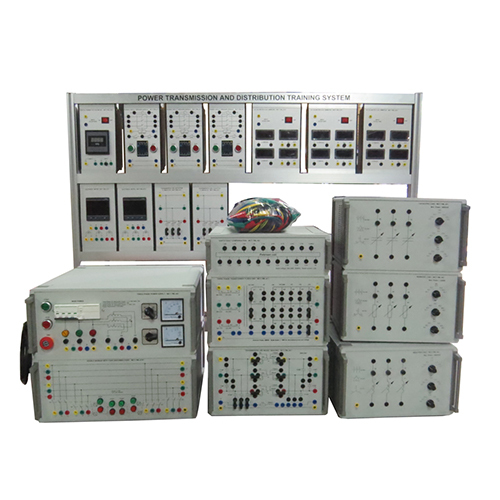

نظام تجارب نقل وتوزيع الطاقة، معدات المختبرات الكهربائية، معدات التدريس، المعدات التعليمية

SMTE632 نظام تجارب نقل وتوزيع الطاقة، معدات المختبرات الكهربائية، معدات التدريس، المعدات التعليمية
١. نظرة عامة على المنتج
١.١ نظرة عامة
باستخدام مجموعة التدريب على نقل وتوزيع الطاقة، يمكن تجميع نظام نقل وتوزيع طاقة متكامل. بدءًا من المحولات المزودة بمغيرات الجهد، وصولًا إلى قواطع دوائر الطاقة ونماذج خطوط النقل بجهد ٤١٥ فولت، بما في ذلك نهايات الخطوط ذات مقاومة التيار المفاجئ. يمكن إجراء تجارب متنوعة على نظام النقل والتوزيع، بما في ذلك تشغيل الأحمال الطبيعية بدون حمل، ودوائر القصر غير المتماثلة وغير المتماثلة، والتعويض المتوازي والمتسلسل لخطوط النقل، وتوصيل نقطة التعادل. وهي مناسبة للتدريس وتقييم التدريب المهني للتخصصات ذات الصلة في المدارس المهنية العليا والكليات والمدارس المهنية الثانوية والمدارس التقنية.

1.2 الميزات
(1) تتميز منصة التدريب بهيكل مصنوع من الألمنيوم والصفائح المعدنية، مما يمنحها بنية دقيقة وسهولة في الاستخدام ومقاومة للتلف.
(2) الدائرة التجريبية وتكوين الجهاز متكاملان، مما يغطي محتوى تدريبي شامل لمختلف الدورات.
2. معايير الأداء
(1) الطاقة المدخلة؛ تيار متردد 380 فولت ± 5%
(2) الأبعاد: 1450 مم × 900 مم × 500 مم
(3) الوزن: أقل من 150 كجم
(4) ظروف التشغيل: درجة الحرارة المحيطة من -10 درجة مئوية إلى +40 درجة مئوية، الرطوبة النسبية أقل من 85% (عند 25 درجة مئوية)
3. محتوى التجارب
التجربة 1: توصيل الأحمال المتناظرة وغير المتناظرة
التجربة 2: التحكم في الجهد والتردد بواسطة وحدة العاكس
التجربة 3: خصائص مغذي المحول
التجربة 4: دوائر RC وRL وRLC في خط النقل
التجربة 5: تجربة استخدام عداد الطاقة ثلاثي الأطوار
