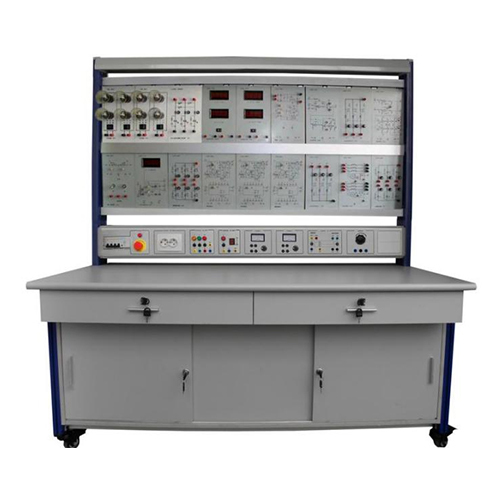

ورشة تدريب إلكترونيات الطاقة، معدات مختبر كهربائي، معدات تعليمية، معدات تدريسية

SMTE229 ورشة تدريب إلكترونيات الطاقة، معدات مختبر كهربائي، معدات تعليمية، معدات تدريسية
١. نظرة عامة على المنتج
١.١ نظرة عامة
تتضمن مجموعات التدريب أنواعًا مختلفة من وحدات دوائر التطبيقات النموذجية للثايرستور، ومن خلال التجارب العملية، يمكن التعرف على الخصائص الكهربائية للثايرستور، وإتقان مبدأ التحكم وطريقة التحكم، مما يرفع مستوى معارف ومهارات الطالب. وهي مناسبة للكليات المهنية العليا، والمعاهد التقنية، والمدارس المهنية الثانوية، والمدارس التقنية، ولتقييم التدريب المهني والمهارات.
١.٢ الميزات
(١) منصة تدريب بهيكل إطار من الألومنيوم، مزودة بوحدة تغذية طاقة مدمجة، آمنة وسهلة الاستخدام، ومقاومة للتلف.
(٢) صندوق تعليق الدوائر الكهربائية متكامل، ويمكن استخدامه بشكل مختلط، مما يوفر تغطية شاملة لمحتوى التدريب.
(٣) يمكن تعديل ارتفاع أو انخفاض عدد الوحدات المعلقة في الصندوق لتلبية احتياجات المستخدمين المختلفة.
(٤) منصة التدريب مزودة بنظام حماية متطور.
٢. يشمل المنتج
٢.١ لوحة التحكم بالطاقة
تتميز لوحة التحكم بالطاقة بهيكل من سبائك الألومنيوم، وهي مُغلقة ومثبتة في أسفلها كوحدة واحدة.
٢.٢ طاولة التدريب
تتميز طاولة التدريب بهيكل من الألومنيوم. تحتوي على أربع عجلات دوارة في أسفلها، بالإضافة إلى قاطعين كهربائيين على كل عجلة. يسهل تحريكها وإيقافها. يبلغ سمك لوح طاولة التدريب ٢٥ مم، وهو مصنوع من مادة عالية الكثافة، وخضع لمعالجة مقاومة للحريق تحت درجات حرارة وضغط عاليين. وهي مزودة بثلاثة أدراج من نوع السكة الموجهة، وخزانتين للدفع والتوصيل. يتميز هيكلها بالمتانة والموثوقية، ومظهرها الجميل.

2.3 صندوق الطاقة
(1) مدخل طاقة أحادي الطور بثلاثة أسلاك، تم اختباره بواسطة قاطع تسريب، ويحتوي على زر إيقاف طارئ لفصل التيار الكهربائي في حالات الطوارئ.
(2) لوحة التحكم مزودة بمقياس جهد ثنائي النقاط، ومقياس تيار، ومقياس طاقة، ومؤشر آخر.
(3) مزود بمؤشر، ومخرج طاقة أوروبي، ومنافذ إخراج آمنة.
(4) مخرج تيار داخلي 220 فولت تيار متردد، وطاقة ملف 220 فولت تيار مستمر، وطاقة محرك تيار مستمر قابلة للتعديل من 0 إلى 220 فولت تيار مستمر، مع وظيفة حماية من قصر الدائرة.
٢٤. أكمل التجربة، مشروع التدريب
١. مشروع تدريب دائرة تشغيل الثايرستور:
دائرة تشغيل بسيطة
تجربة دائرة تشغيل ترانزستور أحادي الوصلة
تجربة دائرة تشغيل موجة جيبية متزامنة بإزاحة الطور
تجربة دائرة تشغيل موجة سن المنشار المتزامنة بإزاحة الطور
تجربة دائرة تشغيل موجة سن المنشار المتكاملة أحادية الطور
تجربة دائرة تشغيل موجة سن المنشار المتكاملة ثلاثية الأطوار
٢. مشروع تدريب دائرة تطبيق الثايرستور:
تجربة دائرة تقويم أحادية الطور بنصف موجة
تجربة دائرة تقويم أحادية الطور من نوع الجسر
تجربة دائرة تقويم أحادية الطور للتحكم الكامل، دائرة عاكس نشط
تجربة دائرة تقويم ثلاثية الأطوار بنصف موجة
تجربة دائرة تقويم ثلاثية الأطوار من نوع الجسر بنصف موجة
تجربة دائرة تنظيم جهد التيار المتردد أحادية الطور
تجربة دائرة تنظيم جهد التيار المتردد ثلاثية الأطوار
٣. مشروع تدريب خصائص وحماية القيادة:
أحادي الاتجاه تجارب خصائص الثايرستور
اختبار خصائص الثايرستور ثنائي الاتجاه
تدريب على خصائص محول النبضات
تجربة دائرة تقطيع التيار المستمر
تجارب خصائص إيقاف تشغيل الثايرستور
تجارب خصائص ترانزستور MOSFET
تجارب خصائص ترانزستورات الطاقة
تجارب خصائص ترانزستور ثنائي القطبية معزول
تجربة دائرة تشغيل وحماية الثايرستور
تجربة دائرة تشغيل وحماية ترانزستور MOSFET
4. التدريب على الدوائر النموذجية
التدريب على مصادر الطاقة التبديلية
التدريب على دوائر الإضاءة
التدريب على أجهزة التحكم التلقائي في درجة الحرارة
دليل المستخدم باللغة الإنجليزية
