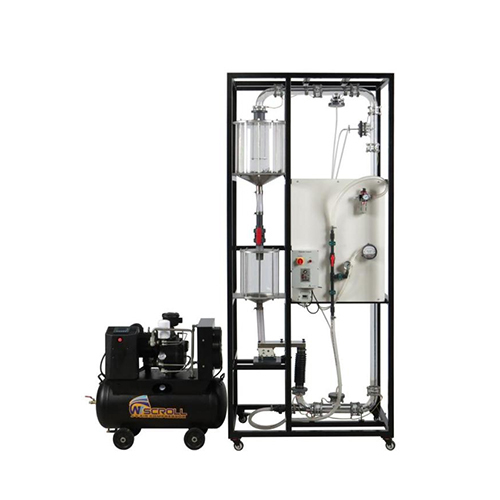

SMTF3171 معدات النقل الهوائي، معدات التدريس المدرسية، المعدات التعليمية، معدات مختبر السوائل
١. مقدمة المنتج
١.١ وصف المنتج
جهاز النقل الهوائي التجريبي هو جهاز تعليمي تجريبي يُستخدم لمحاكاة عملية النقل الهوائي للمواد الصلبة في الأنابيب. يتميز الجهاز بتصميم أنبوب وخزان شفافين، مما يسمح بالمراقبة المباشرة لحالة نقل المواد في ظل ظروف تشغيل مختلفة. وهو مزود بنقاط قياس الضغط ومعدل التدفق، ونظام إمداد هواء قابل للتعديل، وآلية تغذية كمية، مما يدعم عرض ودراسة أنظمة التدفق المختلفة مثل نقل الطور المخفف ونقل المكبس. وهو مناسب للمراحل التعليمية والتجريبية في الهندسة الكيميائية والهندسة الميكانيكية والتخصصات ذات الصلة.
١.٢ مميزات المنتج
تصميم شفاف: يسمح الأنبوب الزجاجي العمودي وخزان مادة PMMA بالمراقبة المباشرة للتغيرات في نظام تدفق نقل المواد.
ظروف تشغيل قابلة للتعديل: يمكن تعديل سرعة تدفق الهواء عبر منظم ضغط، ويمكن تعديل معدل تغذية المواد الصلبة عبر حوض اهتزازي لمحاكاة حالات النقل المختلفة.
سهولة جمع البيانات: تم وضع نقاط قياس فقدان الضغط ومعدل التدفق في مواقع رئيسية لتسهيل قراءة وتحليل البيانات التجريبية.
تصميم معياري: مزود بفوهات قابلة للتبديل لتناسب احتياجات التجارب المختلفة لنقل المواد.
هيكل ثابت: يتميز الهيكل العام بصغر حجمه، وموثوقيته في التشغيل، وملاءمته للبيئات المختبرية.
2. المواصفات الفنية
2.1 المعايير الفنية الأساسية
مصدر الطاقة: أحادي الطور، ثلاثي الأسلاك، 220 فولت، 50 هرتز
بيئة التشغيل: درجة الحرارة المحيطة: 10-30 درجة مئوية
الرطوبة النسبية: أقل من 75% (عند 25 درجة مئوية)
2.2 أبعاد الجهاز
الأبعاد: 1280 مم × 800 مم × 2880 مم
الوزن: أقل من 200 كجم
3. مقدمة عن المنتج
3.1 المنتج الرئيسي
الرقم الاسم الكمية
1 خزان التغذية 1
2 خزان الاهتزاز 1
3 حاقن (فوهة) قابلة للتبديل 4
4 أنبوب زجاجي رأسي 1
5 خزان التجميع 1
6 صمام الإيقاف 1
7 منظم ضغط دقيق 1
8 نقاط القياس 2
9 مقياس الجهد 1
10 أنبوب بيتوت (مع إبرة قياس السرعة) 1
11 مقياس فرق الضغط 1
12 صندوق توزيع المعدات 1
13 مضخة هواء١
٣.٢ صندوق تزويد الطاقة للمنتج
الرقم الاسم الكمية
١ مفتاح التحويل ١
٢ مؤشر الطاقة ١
٣ منظم سرعة خزان الاهتزاز ١
٣.٣ ملحقات المنتج
الرقم الاسم الكمية
١ فوهة (محقنة قابلة للتبديل) ٤
٢ حبيبات بلاستيكية من البولي بروبيلين (أسود، ٥ مم) ١
٣ فيوز (٥ أمبير) ٥
٤ خراطيم هواء (٣ أمتار) ١
٤. قائمة تجارب تعليم المنتج
(١) تجربة مقارنة حالة النقل الهوائي للمواد الصلبة تحت سرعات تدفق هواء مختلفة
(٢) تجربة لتحديد فقدان الضغط ومعدل التدفق أثناء النقل الهوائي
(٣) تجربة لدراسة تأثير أقطار الفوهات المختلفة على النقل الهوائي
(4) تجربة لدراسة تأثير أنماط الاهتزاز المختلفة (نصف موجة، موجة كاملة) لخزان الاهتزاز على معدل تدفق كتلة المواد الصلبة
تجارب نظرية، مُدمجة لإجراء تجارب عملية كاملة
