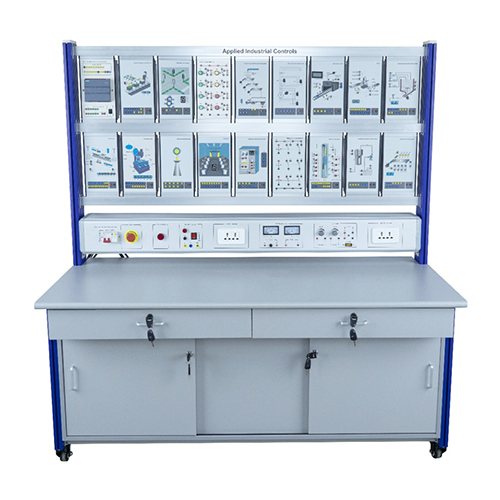

SMTE231 معدات تدريب PLC، معدات مختبرات كهربائية، معدات تعليمية، معدات تدريسيةأولاً: نظرة عامة على المنتج
1.1 نظرة عامة
يتضمن جهاز التدريب هذا وحدة تحكم منطقية قابلة للبرمجة (PLC) من نوع Siemens 1200، ووحدات محاكاة تدريبية، وعناصر تحكم أخرى. من خلال التجارب العملية، يمكن للمتدربين التعرف على الاستخدام الأساسي وأساليب برمجة وحدة التحكم المنطقية القابلة للبرمجة S7-1200، واستخدام برامج البرمجة، وغيرها. يساهم هذا الجهاز في تنمية معارف ومهارات الطلاب، وهو مناسب للتدريس وتقييم التدريب المهني في المعاهد المهنية العليا والثانوية والمدارس التقنية.
1.2 الميزات
(1) تتميز منصة التدريب بهيكل إطار عمودي من الألومنيوم، حيث تم دمج أجهزة القياس ومصدر الطاقة التدريبي، كما تم تجميع دائرة التدريب والأجهزة في صندوق معلق. تتميز الوحدات بالمرونة وسهولة الاستخدام والمتانة.
(2) تم تجهيز دائرة التجارب والأجهزة بشكل كامل، ويمكن استخدامها معًا لتغطية محتوى التدريب لمختلف الدورات.
(3) تتمتع منصة التدريب بنظام حماية أمان متطور.
ثانيًا: معايير الأداء
طاقة الإدخال: 380 فولت ± 10%، 50 هرتز، ثلاثي الأطوار، خمسة أنظمة
الوزن: 190 كجم
الأبعاد: 1650 مم × 850 مم × 1900 مم
ظروف التشغيل: درجة حرارة محيطة من -10 درجة مئوية إلى +40 درجة مئوية؛ رطوبة نسبية أقل من 85% (عند 25 درجة مئوية).
ثالثًا: قائمة المكونات ومقدمة تفصيلية
3.1 الجزء الرئيسي
الرقم الاسم
1 وحدة صندوق التعليق التجريبي
2 صندوق الطاقة
3 طاولة التجارب
4 خزانة
5 عجلة دوارة
3.2 جزء صندوق الطاقة
الرقم الاسم
1 قاطع الدائرة
2 مفتاح إيقاف الطوارئ
3 ضوء أحمر
4 وحدة إخراج طاقة AC240V
5 مقبس AC230V ثنائي الوضع بستة ثقوب
6 مقياس التيار المستمر
7 مقياس الفولتية المستمر
8 مقبض ضبط التيار المستمر
9 مقبض ضبط الجهد المستمر
3.3 قائمة تكوين المعدات
الرقم الاسم الكمية
المكون 1 صندوق تعليق S7-1200 PLC 1
المكون 2 خط إنتاج تعبئة أوتوماتيكي يحاكي صناديق التعليق 1
المكون 3 صندوق تعليق يحاكي إشارة المرور 1
المكون 4 صندوق تعليق بأزرار 1
المكون 5 صندوق تعليق يحاكي التغذية والتحميل الأوتوماتيكي 1
المكون 6 صندوق محاكاة التحكم في المحرك 1
المكون 7 صندوق تعليق يحاكي التحكم في درجة الحرارة 1
المكون 8 صندوق تعليق يحاكي ذراع التحكم ١
المكون ٩: صندوق معلق لمحاكاة خلط السوائل المتنوعة ١
المكون ١٠: صندوق معلق لمحاكاة التحكم في فرز البريد الآلي ١
المكون ١١: صندوق معلق لمحاكاة مستوى الماء في برج المياه ١
المكون ١٢: صندوق معلق لمحاكاة تجربة المصعد ١
المكون ١٣: صندوق معلق للتحكم في المرحلات ١
المكون ١٤: صندوق معلق لمحاكاة آلة البيع ١
المكون ١٥: صندوق معلق لمحاكاة جهاز الاستجابة ١
المكون ١٦: صندوق معلق لمحاكاة إضاءة برج السماء ١
المكون ١٧: صندوق معلق لمحاكاة التحكم في مركز التشغيل الآلي ١
المكون ١٨: صندوق معلق للتحكم في عربة النقل ١
٣.٤ الملحقات
الرقم الاسم الكمية
١: جهاز قياس متعدد رقمي ١
٢: كابل شبكة ١.٥ متر ١
٣: فيوز ٣٠ مللي أمبير ٣
٤: أنبوب تأمين ١٠ أمبير ٣
٥: كابل كهربائي أسود ٢ مم ١٠
٦: كابل كهربائي أحمر ٢ مم ١٠
٧: أزرق كابل كهربائي ٢ مم ٥
رابعًا: قائمة التجارب
التجربة ١: محاكاة خط إنتاج التعبئة والتغليف الآلي
التجربة ٢: محاكاة إشارة المرور
التجربة ٣: محاكاة التغذية والتحميل الآلي
التجربة ٤: محاكاة التحكم في المحرك
التجربة ٥: محاكاة التحكم في درجة الحرارة
التجربة ٦: محاكاة الذراع الآلية
التجربة ٧: محاكاة خلط السوائل المتعددة
التجربة ٨: محاكاة التحكم في فرز البريد الآلي
التجربة ٩: محاكاة مستوى الماء في برج المياه
التجربة ١٠: محاكاة المصعد
التجربة ١١: محاكاة آلة البيع
التجربة ١٢: محاكاة جهاز الاستجابة
التجربة ١٣: محاكاة إضاءة برج سكاي تاور
التجربة ١٤: محاكاة التحكم في مركز التشغيل الآلي
التجربة ١٥: محاكاة نظام التحكم في عربة النقل
