معدات مختبرية تعليمية، طاولة تعليمية، معدات مختبرية كهربائية، معدات تعليمية، معدات تعليمية

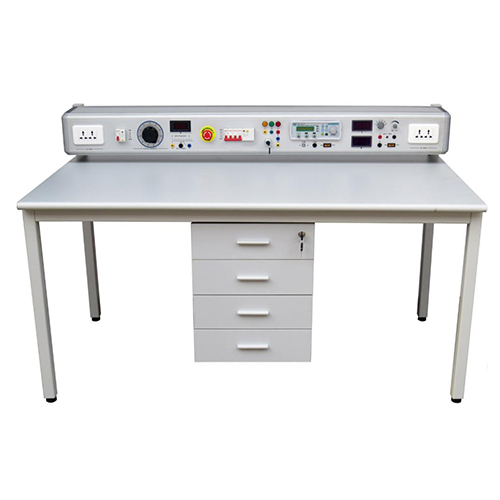

SMTE030 معدات مختبرية تعليمية، طاولة تعليمية، معدات مختبرية كهربائية، معدات تعليمية، معدات تعليمية
أبعادها 1500 مم × 800 مم × 750 مم، سطحها من الخشب الصلب، وهيكلها المعدني قابل للفك والتركيب، وتحتوي على 4 أدراج، ومجهزة بمأخذين كهربائيين صناعيين ثلاثيي الطور (4 أقطاب و5 أقطاب) بقدرة 380 فولت - 16 أمبير، وأربعة مقابس أحادية الطور بقدرة 230 فولت - 16 أمبير. تتسع لطالبين في مكان العمل.
يُرفق دليل تركيب باللغة الإنجليزية.

1- المواصفات الفنية لصندوق الطاقة (وحدة التحكم): مزود الطاقة الرئيسي لوحدة التحكم (3 أقطاب + محايد + أرضي)، مفتاح تشغيل/إيقاف،
زر إيقاف طارئ، قاطع دائرة رباعي الأقطاب 25 أمبير، قاطع تسرب أرضي رباعي الأقطاب 30 مللي أمبير، 3 أقطاب 4 كيلو فولت أمبير: 5 أطراف إخراج أمان 4 مم (مع 3 مؤشرات: أحمر/أصفر/أزرق) لمحطة العمل.
2- مخرج جهد تيار متردد متغير: 0-220 فولت (2 أمبير)، حماية بفيوز، مفتاح، طرفا إخراج أمان 4 مم، طرف أرضي، مقياس رقمي للجهد والتيار لمحطة العمل.
مقياس رقمي للجهد والتيار لمحطة العمل. 3- خرج جهد وتيار مستمر متغير (مع مؤشر LED): 0-30 فولت (3 أمبير)، حماية بفيوز واحد، مفتاح واحد، طرفا إخراج أمان 4 مم، مؤشر رقمي للجهد والتيار، طرف توصيل E واحد لمحطة العمل.
4- مولد وظائف (مع مؤشر LED): حماية بفيوز واحد، مفتاح واحد، طرف توصيل E واحد، مولد وظائف رقمي مُركّب بتردد 3 ميجاهرتز (موجة جيبية، موجة مربعة، موجة نبضية، موجة مثلثية، TTL) مع 4 أطراف توصيل BNC لمحطة العمل. (مفتاح نبضة مفردة، مقبس إخراج مصدر نبضة مفردة، مؤشر جهد خرج موجة جيبية، مفتاح تخفيض موجة جيبية، مفتاح ضبط موجة جيبية، مقبس إخراج موجة مستطيلة ومثلثة وجيبية، مفتاح ضبط موجة مستطيلة، مفتاح ضبط دقيق للتردد، مفتاح ضبط سميك للتردد، مؤشر تردد).
5- مقبس عالمي 220 فولت - 16 أمبير (النوع القياسي الأوروبي والأمريكي): 2 × [ثنائي أو مزدوج (قطب واحد + محايد + أرضي)، قاطع دائرة ثنائي القطب - 16 أمبير]، واحد للجانب الأيسر وآخر للجانب الأيمن من طاولة العمل.
6- ثلاثة أدراج لتخزين المكونات وغيرها.
7- معالجة تقوية تمنع اهتزاز طاولة العمل.
8- الكتالوجات ودليل المستخدم (جميعها باللغة الإنجليزية)
