معدات تدريب هندسة السوائل في تكوين الطبقة المميعة المعدات التعليمية معدات التدريس

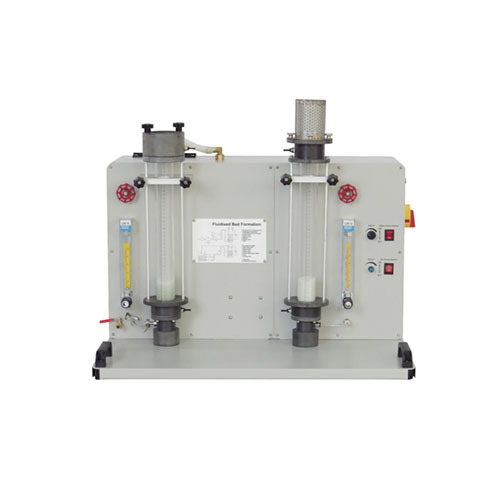

SMTFCE 200 معدات تدريب هندسة السوائل في تكوين الطبقة المميعة المعدات التعليمية معدات التدريس
١. مقدمة عن الجهاز
١.١ نظرة عامة
هذا الجهاز جهاز تجريبي شامل، يُستخدم بشكل رئيسي لعرض ودراسة سلوك السوائل والغازات في الأسِرّة المميعة. يتضمن وحدات وظيفية متعددة، مثل وحدة عرض الأسِرّة المميعة للسائل، ووحدة عرض الأسِرّة المميعة للغاز، ووحدة قياس وتنظيم تدفق المياه، ووحدة تدفق وتنظيم الهواء. تعمل هذه الوحدات معًا لمحاكاة نظام الأسِرّة المميعة في العمليات الصناعية، وتوفير فهم متعمق لديناميكيات الموائع.
١.٢ الميزات
تعدد الاستخدامات: يُمكن للجهاز عرض مجموعة متنوعة من الظواهر الفيزيائية للسوائل والغازات في الأسِرّة المميعة، مما يُغطي مجموعة واسعة من الاحتياجات التجريبية.
تفاعلية قوية: مُزودة بنوافذ مراقبة ونقاط قياس، مما يُسهّل على الطلاب والباحثين مراقبة سلوك السوائل مباشرةً وإجراء تحليل البيانات.
تحكم دقيق: من خلال وحدات قياس وتنظيم تدفق المياه وتدفق الهواء، يتم تحقيق تحكم دقيق في معدل التدفق وسرعته لضمان دقة التجربة.
أمان عالي: مُجهّز بفتحتي تصريف وفائض لمنع فيضان الماء الزائد وضمان سلامة العملية التجريبية.
سهولة التشغيل: تصميم سهل الاستخدام، مع لوحة تحكم سهلة التشغيل وصمام تنظيم، مما يُمكّن حتى المبتدئين من إتقان استخدام الجهاز بسرعة.
قابلية التوسع: يسمح تصميم الجهاز بإضافة وحدات أو استبدالها بسهولة لتلبية احتياجات التدريس والبحث المختلفة.
كفاءة الترشيح: يضمن الفلتر المدمج نظافة الغاز الداخل إلى الطبقة المميعة، ويحافظ على بيئة نقية للتجربة.
إمداد مياه مستقر: توفر وحدة خزان المياه مصدر مياه مستقر لضمان استمرارية إمداد المياه للتجارب طويلة الأمد.
حماية البيئة وتوفير الطاقة: يُحسّن الجهاز استخدام الطاقة ويُقلل من استهلاكها أثناء التشغيل، مُلبيًا بذلك معايير حماية البيئة.
أداة تعليمية: ليس مجرد أداة بحث، بل هو أيضًا جهاز تجريبي مهم في الممارسة التعليمية، يُساعد الطلاب على فهم المبادئ العلمية ذات الصلة بشكل أفضل.
بفضل هذه الميزات، يُصبح الجهاز أداةً فعّالة ومتعددة الاستخدامات، ومناسبةً للتدريس والبحث العلمي في مؤسسات التعليم العالي ومؤسسات البحث العلمي.
2. المعايير التقنية
طاقة الإدخال: تيار متردد أحادي الطور بثلاثة أسلاك، 220 فولت
الوزن: حوالي 80 كجم
ظروف التشغيل: درجة الحرارة المحيطة: من -10 درجات مئوية إلى +40 درجة مئوية
الرطوبة النسبية: أقل من 85% (25 درجة مئوية)
الحجم: حوالي 750 مم × 610 مم × 1010 مم

٣. قائمة المكونات
٣.١ الجزء الرئيسي
الرقم والاسم
١ وحدة الفائض
٢ وحدة عرض نظام السوائل المميعة
٣ وحدة قياس وتنظيم تدفق المياه
٤ الفلتر
٥ وحدة عرض نظام الغاز المميع
٦ وحدة تدفق الهواء وتنظيمه
٧ خزان المياه
٨ صمام التحكم
٩ صمام التحكم
١٠ وحدة التصريف
٣.٢ جزء صندوق الطاقة
الرقم والاسم
١ وحدة تحكم نظام السوائل المميعة
٢ وحدة تحكم نظام الغاز المميع
٣ وحدة مفتاح الطاقة
٤ وحدة إدخال الطاقة
٣.٣ الملحقات
الرقم والاسم والكمية
١ مقياس ضغط تفاضلي رقمي محمول ١
٢ سلك طاقة أوروبي ١
٣ خرز زجاجي ٣٠ شبكة ٢
٤ خرز زجاجي ٦٠ شبكة ٤
٤. قائمة التجارب
التجربة ١: تجربة تحويل طبقة غازية ثابتة إلى طبقة مميعة
التجربة ٢: تجربة تحويل طبقة سائلة ثابتة إلى طبقة مميعة
التجربة ٣: مقارنة فقدان الضغط بين طبقة غازية ثابتة وطبقة غازية مميعة
التجربة ٤: مقارنة فقدان الضغط بين طبقة سائلة ثابتة وطبقة سائلة مميعة
التجربة ٥: تجربة معدل التدفق وفقدان الضغط لطبقة غازية مميعة
التجربة ٦: تجربة معدل التدفق وفقدان الضغط لطبقة سائلة مميعة
التجربة ٧: تغيرات فقدان الضغط لطبقة غازية مميعة
