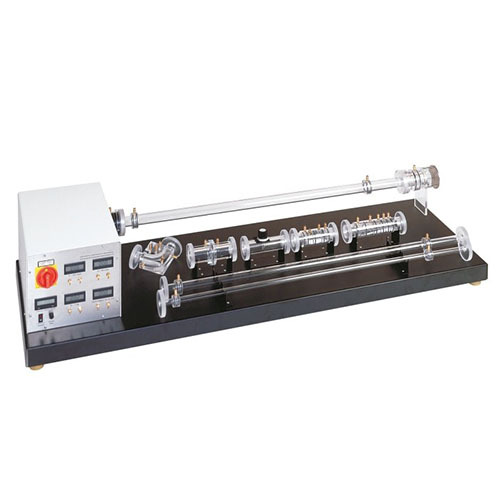

SMTF1043 تدفق السوائل القابلة للضغط نظام التدريب معدات تدريب هندسة السوائل المعدات التعليمية معدات التدريب المهنييجب أن يغطي النظام محتويات التدريب التالية:
دراسة التدفق دون الصوتي وفوق الصوتي
فقدان الضغط في الأنابيب ومرفقاتها
التدفق في الفوهات المتقاربة/المتباعدة
التدفق فوق الصوتي في فوهة دي لافال
تحديد سرعة الصوت في الهواء
مقارنة طرق حساب التدفق غير القابل للانضغاط والقابل للانضغاط
استخدام معادلة الاستمرارية الكاملة
تحديد التدفق الكتلي باستخدام الفوهة ومعدل التدفق الحجمي باستخدام الفتحة
تسجيل منحنى معايرة الفتحة
تسجيل منحنى خصائص المروحة عند تدفقات كتلة وسرعات مختلفة
الحد الأدنى من المواصفات الفنية المطلوبة:
تدفق هواء دون سرعة الصوت وفوق سرعة الصوت
مروحة شعاعية: ٣١٠٠٠ دورة في الدقيقة، معدل التدفق: ٢٢٠ متر مكعب/ساعة
كوع أنبوب شفاف بزاوية ٩٠ درجة
مقطع الأنبوب الشفاف: ١ متر، القطر: ١٦، ٢٤، ٣٤ مم
فوهة قياس
فوهة شفافة مع توسع مفاجئ
فوهة شفافة مع توسع تدريجي
فتحة شفافة مع أقراص الفتحة، قطرها: ١٢، ١٩، ٢٥، ٣٢ مم
صمام خانق شفاف
خزانة مفاتيح مع شاشة عرض وعناصر تحكم
نطاقات القياس
−السرعة: ٠...٩٩٩٩٩ دورة في الدقيقة
−الضغط: ٠...٢٥ مليبار، ٠...٢٠٠ مليبار، ٠...١٠٠٠ مليبار
−السرعة: ٠...٦٥ متر/ثانية
