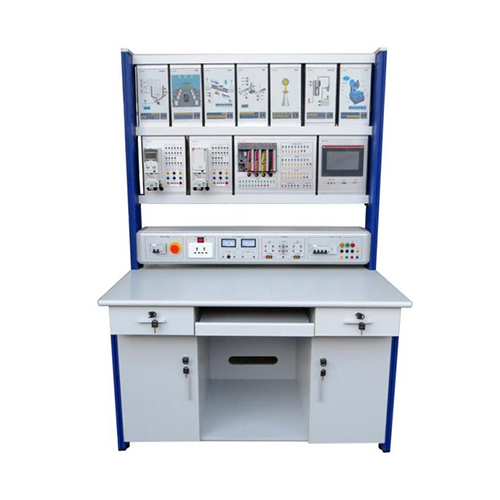

SMTE198 معدات التدريب الكهربائي، جهاز تدريب PLC، منضدة تدريب العاكس، معدات مختبرات كهربائية، معدات تعليمية، معدات التدريب المهني١. نظرة عامة على المنتج
١.١ نبذة تعريفية
يتضمن جهاز التدريب هذا وحدة تحكم منطقية قابلة للبرمجة (PLC) من نوع Siemens S7-200 ووحدات محاكاة تدريبية، مثل وحدة التحكم. من خلال التجارب العملية، يتعرف الطلاب على الاستخدام الأساسي لوحدة التحكم المنطقية القابلة للبرمجة من Siemens وطريقة البرمجة واستخدام برامجها.
يُدرب هذا الجهاز الطلاب على المعارف والمهارات اللازمة، وهو مناسب للجامعات والكليات المهنية العليا والمدارس المهنية الثانوية، بالإضافة إلى التدريب المهني واختبارات المهارات ذات الصلة. يشمل محتوى التدريب: محاكاة التشكيل الآلي، ومحاكاة خط إنتاج الطلاء الكهربائي، ومحاكاة الغسالة الأوتوماتيكية، ومحاكاة إشارات المرور، ومحاكاة المحرك المتدرج، ومحاكاة جهاز الاستجابة، ومحاكاة المصعد، وغيرها، مع أكثر من ١٥ تجربة.
١.٢ الميزات
(١) يتميز جهاز التدريب بهيكل من أعمدة الألمنيوم وطاولة عمل، مع تركيب متكامل لأجهزة القياس ومصدر الطاقة، كما تعتمد الدوائر والأجهزة العملية على صناديق تعليق، مما يجعل كل وحدة مرنة وسهلة الاستخدام ومقاومة للتلف.
(2) الدائرة التجريبية وتكوين الجهاز متكاملان، ويمكن دمجهما لتغطية مجموعة متنوعة من مواضيع التدريب.
(3) يتميز جهاز التدريب بنظام حماية أمان متطور. يسمح بتشغيله، ويتيح للطلاب إجراء تجارب مستقلة لتنمية قدرتهم على التحليل وحل المشكلات.
2. السعة
(1) طاقة الإدخال: 230 فولت ± 10%، 50 هرتز، نظام أحادي الطور ثلاثي الأسلاك
(2) الأبعاد: 1780 مم × 700 مم × 1300 مم
(3) السعة: أقل من 1.5 كيلو فولت أمبير
(4) الوزن: أقل من 290 كجم
(5) ظروف التشغيل: درجة الحرارة من -10 درجة مئوية إلى +40 درجة مئوية، الرطوبة النسبية أقل من 85% (عند 25 درجة مئوية)
3. يتكون المنتج من:
3.1 لوحة التحكم بالطاقة
لوحة التحكم بالطاقة مصنوعة من الألومنيوم، وهي عبارة عن صندوق مغلق بالكامل.
3.2 طاولة التدريب
طاولة التدريب مصنوعة من الألومنيوم. يحتوي منضدة العمل على أربع عجلات دوارة في أسفلها، مزودة بمفتاحين للكسر. يسهل تحريكها وإيقافها. سطح العمل مصنوع من ركيزة عالية الكثافة بسماكة 25 مم، وخضع لمعالجة مقاومة للحريق تحت ضغط ودرجة حرارة عاليتين. وهي مزودة بثلاثة أدراج من نوع السكة الموجهة، وخزانتين للدفع والسحب. يتميز هيكلها بالمتانة والموثوقية، ومظهرها أنيق.
3.3 لوحة التحكم بالطاقة
(1) مدخل طاقة أحادي الطور بثلاثة أسلاك، تم اختباره بواسطة قاطع تسريب، ويحتوي على زر إيقاف طارئ لفصل التيار الكهربائي في حالات الطوارئ.
(2) يعمل مقياس الفولتميتر ومؤشرات المعلمات كمؤشرات للإخراج، مزود بمولد طاقة إجباري 0-10 فولت، 4-20 مللي أمبير.
(3) مزود بمؤشر، ومخرج طاقة أوروبي، ومنافذ إخراج آمنة.
(4) مزود بمصدر طاقة تيار متردد داخلي، مع وظيفة حماية من قصر الدائرة.
3.4 وحدة صندوق التعليق
تلبي هذه الوحدة احتياجات الطلاب لإجراء تجارب متنوعة. يتم تصنيع كل وحدة اختبار وفقًا لحجم قياسي. عند تركيب الوحدة الأولى في قالب الألمنيوم الخاص بالعارضة، يتم إدخال بطاقة الوحدة في الفتحة العلوية، ثم يتم توجيه الخزان السفلي للوحدة للأسفل، وتثبيت بطاقة الوحدة على العارضة. وحدة صندوق التعليق كما هو موضح.
يوضح الشكل وحدة صندوق التعليق. 3.5 المكونات المُجهزة
(1) صندوق تعليق وحدة التحكم المنطقية القابلة للبرمجة S7-200 (قطعة واحدة)
(2) صندوق تعليق جهاز محاكاة إضاءة برج سكاي (قطعة واحدة)
(3) صندوق تعليق نظام التحميل الآلي (قطعة واحدة)
(4) صندوق محاكاة مستوى الماء في برج المياه (قطعة واحدة)
(5) صندوق محاكاة ذراع الروبوت (قطعة واحدة)
(6) صندوق تعليق خليط السوائل المتعددة (قطعة واحدة)
(7) صندوق محاكاة فرز البريد (قطعة واحدة)
(8) صندوق تعليق محاكاة الدحرجة الآلية (قطعة واحدة)
(9) صندوق تعليق محاكاة تجربة المصعد (قطعة واحدة)
(10) صندوق تعليق محول التردد Siemens V20 (قطعة واحدة)
(11) صندوق تعليق محاكاة تجربة إشارة المرور (قطعة واحدة)
(12) صندوق تعليق محاكاة نظام التشكيل الآلي (قطعة واحدة)
(13) صندوق تعليق خط إنتاج الطلاء الكهربائي (قطعة واحدة)
(14) صندوق تعليق محاكاة الغسالة الأوتوماتيكية (قطعة واحدة)
(15) صندوق تعليق محاكاة المحرك المتدرج (قطعة واحدة) قطعة واحدة
(16) صندوق تعليق الأزرار والمؤشرات، قطعة واحدة
(17) كابل كهربائي آمن 2 مم، 25 قطعة
(18) برنامج PLC باللغة الإنجليزية، نسخة تعليمية
4 تجارب قابلة للتنفيذ
(1) تدريب وتجربة عملية على محاكاة إضاءة برج السماء
(2) تدريب وتجربة عملية على التحميل الآلي
(3) تدريب وتجربة عملية على محاكاة مستوى الماء في برج المياه
(4) تدريب وتجربة عملية على محاكاة المُناول (أو الروبوت)
(5) تدريب وتجربة عملية على خلط السوائل المتعددة
(6) تدريب وتجربة عملية على محاكاة فرز البريد
(7) تدريب وتجربة عملية على محاكاة الدحرجة الآلية
(8) تدريب وتجربة عملية على محاكاة المصعد
(9) تدريب وتجربة عملية على محاكاة عاكس Siemens V20
(10) تدريب وتجربة عملية على محاكاة إشارات المرور
(11) تدريب وتجربة عملية على محاكاة التشكيل الآلي
(12) تدريب وتجربة عملية على خط إنتاج الطلاء الكهربائي تجربة
(13) تجربة تدريبية وتطبيقية لمحاكاة الغسالة الأوتوماتيكية
(14) تجربة تدريبية وتطبيقية لمحاكاة المحرك الخطوي
