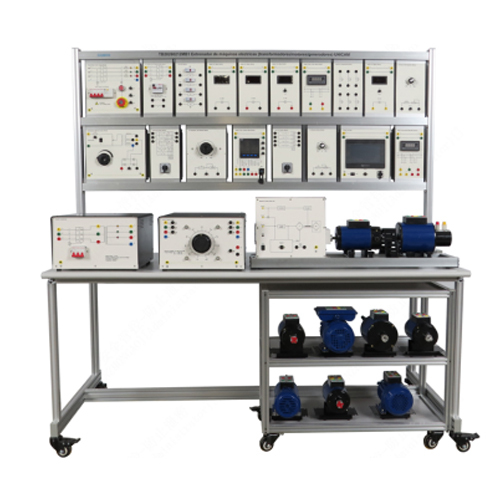

SMTE700 جهاز تدريب على الآلات الكهربائية (المحولات/المحركات/المولدات) - معدات تعليمية لمدرسة يونيكام - معدات مختبرات كهربائية١. مقدمة المنتج
١.١ وصف المنتج
هذا الجهاز عبارة عن نظام تعليمي تجريبي متكامل ووحداتي للمحركات وأنظمة الطاقة. يتميز بتصميم لوحة معيارية وهيكل إطار متكامل من سبائك الألومنيوم، ومجهز بأسلاك توصيل آمنة ومعيارية. يتميز التصميم العام بالترتيب وسهولة التركيب والفك، كما أنه آمن للغاية. يلبي احتياجات التحقق من المبادئ واختبار الخصائص وتجارب التحكم لمختلف محركات التيار المتردد/المستمر والمحولات والوحدات المتزامنة. يُعد جهازًا تعليميًا تجريبيًا أساسيًا لمقررات الهندسة الكهربائية مثل نظرية المحركات، والقيادة الكهربائية، وإلكترونيات الطاقة. يتوافق الجهاز مع بيئات إمداد الطاقة ثنائية التردد ٥٠ هرتز/٦٠ هرتز، مما يجعله واسع الاستخدام.
١.٢ مميزات المنتج
يوفر التصميم المعياري مرونة عالية في تلبية متطلبات النظام.
كل وحدة إمداد طاقة تيار مستمر/متردد مزودة بحماية من الحمل الزائد.
٢. المواصفات الفنية
٢.١ المعايير الفنية
معايير مصدر الطاقة: تيار متردد ثلاثي الأطوار، خمسة أسلاك، ٢٢٠ فولت، ٦٠ هرتز
٢.٢ الأبعاد والوزن
أبعاد المنصة التجريبية: ١٨٠٠ مم × ٩٠٠ مم × ٧٨٠ مم
الوزن: أقل من ٢٠٠ كجم
أبعاد الهيكل:
١٨٠٠ مم × ٧٧٥ مم × ٢٥٠ مم
١٨٠٠ مم × ١٠٦٠ مم × ٢٥٠ مم
وزن الهيكل: أقل من ١٠٠ كجم
3. أسماء مكونات المنتج ووظائفها
3.1 الهيكل الرئيسي للمنتج
الرقم الاسم الكمية
1 قسم الوحدة 31
2 قسم المحرك 9
3 الإطار 2
4 منصة التجارب 1
3.2 ملحقات المنتج
الرقم الاسم الكمية
الرقم الاسم الكمية 1 كابل أمان كهربائي 4 مم، طول 1 متر، طرفان، أحمر، 10
2 كابل أمان كهربائي 4 مم، طول 1 متر، طرفان، أسود، 10
3 كابل أمان كهربائي 4 مم، طول 1 متر، طرفان، أصفر، 10
4 كابل أمان كهربائي 4 مم، طول 1 متر، طرفان، أزرق، 10
5 كابل أمان كهربائي 4 مم، طول 0.25 متر، طرفان، أزرق، 5
6 كابل أمان كهربائي 4 مم، طول 0.25 متر، طرفان، أحمر، 5
7 كابل أمان كهربائي 4 مم، طول 0.25 متر، طرفان، أسود، 5
8 كابل أمان كهربائي 4 مم، طول 0.25 متر، طرفان، أصفر، 5
9 كابل أمان كهربائي 4 مم، طول 0.25 متر، طرفان، لونان، 5
10 كابل أمان كهربائي 4 مم، طول 0.5 متر كابل أزرق مزدوج الأطراف 5
11 كابل أمان كهربائي 4 مم 0.5 متر كابل أحمر مزدوج الأطراف 5
12 كابل أمان كهربائي 4 مم 0.5 متر كابل أسود مزدوج الأطراف 5
13 كابل أمان كهربائي 4 مم 0.5 متر كابل أصفر مزدوج الأطراف 5
14 كابل أمان كهربائي 4 مم 0.5 متر كابل ثنائي اللون مزدوج الأطراف 5
15 كابل أمان كهربائي 4 مم 0.5 متر كابل أخضر مزدوج الأطراف 5
16 سلك طاقة 1
17 سلك طاقة أمريكي 4
18 موزع طاقة أمريكي 1
19 كابل USB 1
20 كابل شبكة 1
21 كابل جسر U أحمر 4 مم 10
22 كابل جسر U أسود 4 مم 10
23 ذاكرة فلاش USB 1
24 كابل أمان كهربائي 4 مم، 1.5 متر، طرفان، أصفر 10
25 كابل أمان كهربائي 4 مم، 1.5 متر، طرفان، أخضر 10
26 كابل أمان كهربائي 4 مم، 1.5 متر، طرفان، أحمر 10
27 كابل أمان كهربائي 4 مم، 1.5 متر، طرفان، أزرق 10
28 كابل أمان كهربائي 4 مم، 1.5 متر، طرفان، أسود 10
29 كابل أمان كهربائي 4 مم، 1 متر، طرفان، لونان 10
30 كابل أمان كهربائي 4 مم، 1.5 متر، طرفان، لونان 5
31 قلب فيوز 4 أمبير 5
32فيوز 10 أمبير 5*20 10
33 فيوز 3 أمبير 5*20 5
34 فيوز 2 أمبير 5*20 10
35 فيوز 200 مللي أمبير 5*20 5
36 فيوز 5 أمبير 5*20 5
4. قائمة تجارب تعليم المنتج (انظر دليل التجارب لمزيد من التفاصيل)
(1) ملف دوار ثلاثي الأطوار ومولد توازي
(2) محرك تيار مستمر مركب ومحرك تيار مستمر توازي
(3) محرك تيار مستمر متعدد الوظائف (توازي)
(4) محرك تيار مستمر متعدد الوظائف (توالي)
(5) محرك تيار مستمر متعدد الوظائف (مركب)
(6) محرك تيار مستمر متعدد الوظائف (مولد إثارة منفصلة)
(7) محرك تيار مستمر توالي ومحرك متزامن ثلاثي الأطوار
(8) توليد الطاقة بواسطة محرك توالي (مولد) تجربة
(9) محرك غير متزامن ثلاثي الأطوار (التحكم في الاتجاه)
(10) محرك غير متزامن ثلاثي الأطوار (توصيل نجمة-مثلث)
(11) محرك غير متزامن ثلاثي الأطوار (تجربة الدوار المقفل)
(12) التحكم في فرامل واجهة المستخدم الرسومية
(13) برنامج عداد الطاقة ثلاثي الأطوار
(14) محرك غير متزامن ثلاثي الأطوار (معامل القدرة)
(15) إنذار مفتاح التحكم في درجة حرارة المحرك (تغيير من مغلق عادةً إلى مفتوح عادةً)
(16) محرك تيار مستمر بمغناطيس دائم
(17) محرك تيار مستمر مركب
(18) تجربة محرك متزامن ثلاثي الأطوار
(19) محول أحادي الطور (اختبار القطبية)
(20) حمل سعوي
(21) حمل مقاوم
(22) تجربة طرق توصيل مختلفة لمحول ثلاثي الأطوار
