مجموعة أدوات تدريب الإلكترونيات الرقمية، معدات مختبرات الكهرباء، معدات تعليمية، معدات التدريب المهني

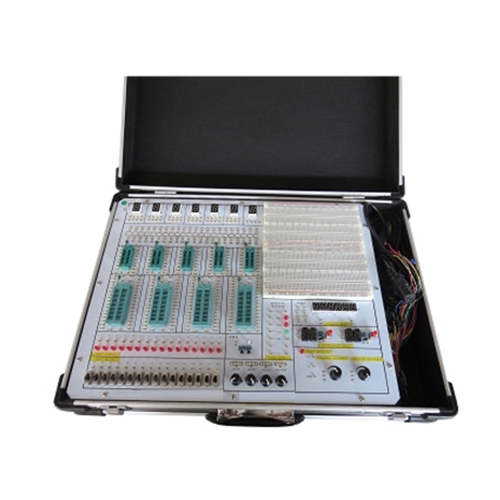

SMTE200 مجموعة أدوات تدريب الإلكترونيات الرقمية، معدات مختبرات الكهرباء، معدات تعليمية، معدات التدريب المهني
مقدمة المنتج:
يتميز هذا الجهاز بفتحة مطلية بالذهب، حيث تُطبع جميع مكوناته بأحرف موجبة وسالبة. جميع الدوائر، مثل مصدر الإشارة ومقياس التردد، مصنوعة من شريحة CPLD ولوحة مزدوجة، باستخدام منتجات عالية الجودة. وقد ساهم اختيار هذه المكونات في تحسين جودة صندوق التجربة بالكامل. وبفضل عدم وجود عناصر موجبة، يقلل الجهاز بشكل فعال من احتمالية التلف الناتج عن الاستخدام ويمنع حدوثه. يتميز الجهاز بسهولة الاستخدام، والمتانة، ومرونة تصميم المشاريع التجريبية، وسهولة إجراء تجارب المحاكاة الرقمية. يُعد هذا الجهاز التعليمي مناسبًا للكليات والجامعات وجميع أنواع تدريس تكنولوجيا الإلكترونيات في المعاهد المهنية والتقنية.
(1) مصدر الطاقة: مدخل تيار متردد: 220 فولت ± 10%، 50 هرتز
مخرج تيار مستمر: +12 فولت / 300 مللي أمبير، 5 فولت / 3 أمبير، مزود بوظيفة حماية تلقائية.
(2) دائرة نبضة مفردة يدوية لمجموعتين: يمكن لكل مجموعة إخراج نبضتين موجبتين أو سالبتين في الوقت نفسه، سعة النبضة بمستوى TTL.
دائرة نبضة مفردة يدوية لمجموعتين: يمكن لكل مجموعة إخراج نبضتين موجبتين أو سالبتين في الوقت نفسه، سعة النبضة بمستوى TTL. (3) يمكن لمولد إشارة الوظيفة إخراج موجات مربعة، وجيبية، ومثلثة. يصل مداه إلى 0 و1 متر قابل للتعديل المستمر؛ مصدر نبضات بتردد ثابت رقم 6: 1 هرتز، 10 هرتز، 100 هرتز، 1 كيلوهرتز، 10 كيلوهرتز، 100 كيلوهرتز؛ (مكون من شريحة CPLD)
(4) ستة مقاييس تردد رقمية عالية الدقة، نطاق القياس: 0-9.9999 ميجاهرتز، خطأ أقل من 1 هرتز (مكون من شريحة CPLD)
(5) مدخلات ومخرجات مستوى منطقي:
أ، 16 مفتاح مستوى منطقي مستقل: يمكنه إخراج المستوى "0" أو "1" (للمنطق الموجب).
ب، 16 دائرة عرض مستوى منطقي مكونة من مصابيح LED حمراء ودائرة تشغيل.
ج، قلم منطقي (يمكنه تغيير اللون باستمرار بين 0 و5 فولت).

(6) شاشة عرض رقمية أنبوبية:
أ، ستة من ثمانية، دائرة عرض رقمية أنبوبية LED لفك تشفير رمز BCD؛
ب، أنبوب رقمي LED ثماني، جميع الأطراف موصلة، يُستخدم لتجارب الأنابيب الرقمية.
(7) لوحة توصيل تايوانية، 4 كبيرة و4 صغيرة،
(8) مقبس IC ذو 20 فتحة، 6، مقبس IC ذو 40 فتحة، خمسة، يمكن استخدامه مع جميع أنواع رقائق IC.
(9) مقياس جهد مقاوم، 4 فقط.
(10) منطقة تجريبية لدوائر تناظرية، توفر 22 مجموعة من دبابيس الجهاز لتوصيل التحويل، كل مجموعة تحتوي على 2 × 6 ثقوب.
نوصي بمشاريع تجريبية:
1. اختبار واستخدام معلمات البوابات المنطقية المتكاملة TTL
2. اختبارات البوابات المنطقية المتكاملة CMOS
3. تجربة وظيفة المنطق للبوابة
4. اختبار جهاز ذي وظيفة منطقية مركبة شائعة
5. تجربة نصف جامع، وجامع كامل، وعملية منطقية
6. دائرة تصويت سبعة أشخاص ودائرة كشف فصيلة الدم
7. اختبار وظيفة مُشغّل RS
8. اختبار وظيفة منطق مُشغّل JK وD والمعلمات الرئيسية
9. مخرج الحالة 3، والمُثبِّت
10. تجربة عداد ثنائي غير متزامن
11. عداد ثنائي متزامن
12. اختبار وظائف مسجل الإزاحة
13. تجربة دائرة العد، وفك التشفير، والعرض
14. الدوائر المتكاملة 555 وتطبيقاتها
15. شكل الموجة والمُشغّل أحادي الاستقرار
16. كاشف التسلسل
17. محولات D/A
18. محولات A/D تناظرية إلى رقمية محول
19. يمكن التحكم في إشارة المرور يدويًا
20. تصميم ساعة إلكترونية رقمية
21. مقياس تردد رقمي
22. تجربة التحكم في أضواء السيارة الخلفية
