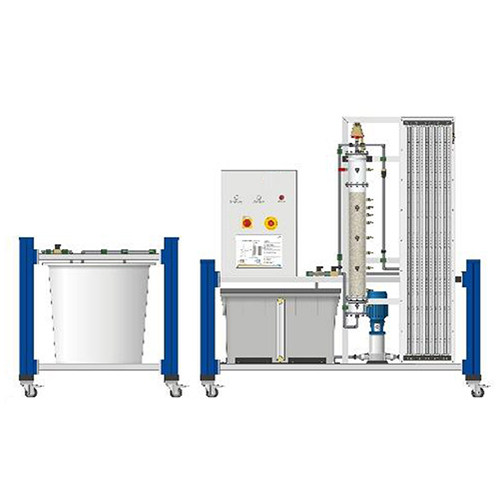

معدات تدريب معالجة المياه بتقنية الترشيح العميق، معدات تعليمية، معدات تدريب مهني

SMTW018 معدات تدريب معالجة المياه بتقنية الترشيح العميق، معدات تعليمية، معدات تدريب مهني
يُضخ الماء الخام الملوث بالمواد الصلبة من الأعلى إلى مرشح رملي. تُحجز هذه المواد الصلبة وتُحتجز أثناء تدفق الماء الخام عبر طبقة الترشيح. يمر الماء نفسه عبر طبقة الترشيح ويخرج من الطرف السفلي للمرشح الرملي. يتدفق الماء المعالج (الراشح) إلى خزان. مع مرور الوقت، تتراكم المزيد من المواد الصلبة في طبقة الترشيح، مما يزيد من مقاومة التدفق. يمكن رصد هذه العملية من خلال ازدياد فقدان الضغط بين مدخل ومخرج المرشح الرملي، مما يؤدي إلى انخفاض التدفق عبره. تعمل عملية الغسيل العكسي بالماء المعالج على تنظيف طبقة الترشيح وتقليل فقدان الضغط مرة أخرى.
يُجهز المرشح الرملي بمقياس فرق الضغط، بالإضافة إلى عدة نقاط لقياس الضغط على طول طبقة الترشيح. تُنقل قراءات الضغط إلى مانومترات أنبوبية عبر خراطيم، وتُعرض على شكل أعمدة مائية. يمكن استخدام هذه القراءات لرسم مخططات ميشو. تُقاس معدلات التدفق ودرجة الحرارة وفرق الضغط وضغط النظام. يمكن ضبط سرعة التدفق في طبقة الترشيح (سرعة الترشيح). كما يمكن أخذ عينات من جميع النقاط ذات الصلة. يُوفّر برنامج حاسوبي للتحكم في حالات التشغيل وقياس البيانات. يُبيّن مخطط العملية حالات التشغيل الحالية للمكونات الفردية والبيانات المقاسة. على سبيل المثال، يُمكن استخدام الدياتوميت لإنتاج المياه الخام.
المواصفات: ترشيح عميق باستخدام مرشح رملي، وحدة تغذية منفصلة مزودة بخزان ومضخة للمياه الخام، مضخة لغسل المرشح الرملي عكسيًا، 10 مقاييس ضغط أنبوبية لقياس الضغوط في طبقة المرشح، رسم مخططات ميشو، مستشعر معدل التدفق الكهرومغناطيسي، 4 صمامات إغلاق تعمل بالكهرباء، قياس معدل التدفق، فرق الضغط، ضغط النظام ودرجة الحرارة، سرعة المرشح قابلة للتعديل، برنامج حاسوبي مزود بوظائف تحكم وجمع البيانات عبر منفذ USB على نظامي التشغيل Windows Vista أو Windows 7

البيانات الفنية
مرشح رملي
القطر الخارجي: ١٢٠ مم
القطر الداخلي: ١٠٦ مم
ارتفاع طبقة الترشيح: حوالي ٧٠٠ مم
مضخة المياه الخام
أقصى معدل تدفق: حوالي ١٥٠ لتر/دقيقة
أقصى ارتفاع للضخ: حوالي ٧٫٦ متر
مضخة الغسيل العكسي
أقصى معدل تدفق: حوالي ٥٠ لتر/دقيقة
أقصى ارتفاع للضخ: حوالي ٧٫٦ متر ١٤ مترًا
خزانات للمياه الخام والمياه المعالجة
السعة: ١٨٠ لترًا لكل خزان
نطاقات القياس
معدل التدفق: ٠-١٣٠٠ لتر/ساعة
مقاييس ضغط الأنابيب: ١٠ × ٠-١٥٠٠ مم ماء
فرق الضغط: -١-١ بار
ضغط النظام: ٠-٢٫٥ بار
درجة الحرارة: ٠-١٠٠ درجة مئوية
سرعة الترشيح: ٠-٧٠ مترًا/ساعة
٢٣٠ فولت، ٥٠ هرتز، أحادي الطور
٢٣٠ فولت، ٦٠ هرتز، أحادي الطور
٢٣٠ فولت، ٦٠ هرتز، ثلاثي الأطوار
شهادة UL/CSA اختيارية
الأبعاد والوزن
الطول × العرض × الارتفاع: ١٩٠٠ مم × ٧٩٠ مم × ١٩٠٠ مم (جهاز التدريب)
الطول × العرض × الارتفاع: ١١٠٠ مم × ٧٩٠ مم × ١١٠٠ مم (وحدة التغذية)
الوزن الإجمالي: تقريبًا 250 كجم
مطلوب للتشغيل
