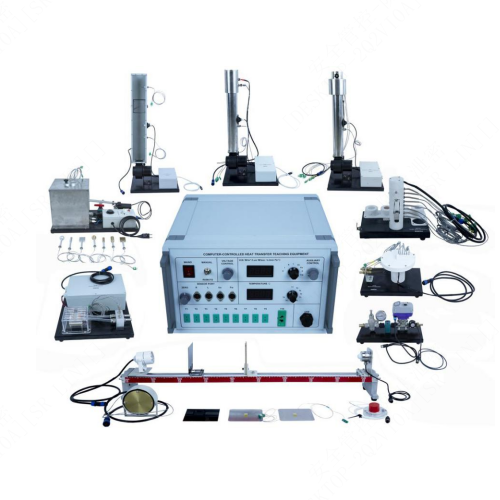

AFHT10XC معدات تعليمية لنقل الحرارة يتم التحكم فيها بواسطة الحاسوب، نموذج تعليمي، معدات تعليمية لنقل الحرارة أولاً: نظرة عامة على المنتج 1.1 نظرة عامة صُمم جهاز AFHT10XC التعليمي لنقل الحرارة، الذي يُتحكم فيه بواسطة الحاسوب، لمساعدة الطلاب على فهم نقل الحرارة الديناميكي الحراري والإشعاع الحراري، وعرض أنماط نقل الحرارة المتعددة، ودراسة العوامل المؤثرة فيه. يتكون الجهاز من صندوق تحكم كهربائي وسلسلة من وحدات التجارب الديناميكية الحرارية. تشمل هذه الوحدات: AFHT11C (وحدة توصيل الحرارة الخطي)، وAFHT12C (وحدة نقل الحرارة الشعاعي)، وAFHT13 (وحدة نقل الحرارة الإشعاعي)، وAFHT14C (وحدة نقل الحرارة بالحمل والإشعاع معًا)، وAFHT16C (وحدة خطأ الإشعاع المؤثر على قياس درجة الحرارة)، وAFHT17 (وحدة نقل الحرارة في الحالة غير المستقرة)، وAFHT18 (وحدة مضخة الحرارة الكهروحرارية)، وAFHT19 (وحدة الحمل الحراري الطبيعي والقسري). الجهاز التعليمي AFHT18 (وحدة مضخة الحرارة الكهروحرارية)، وAFHT19 (وحدة الحمل الحراري الطبيعي والقسري). ١.٢ الميزات (١) جهاز AFHT10XC التعليمي لنقل الحرارة، الذي يتم التحكم فيه بواسطة الحاسوب، صغير الحجم، سهل الاستخدام، ويعمل بكفاءة عالية، ويلبي متطلبات التدريس العملي. (٢) جهاز AFHT10XC التعليمي لنقل الحرارة، الذي يتم التحكم فيه بواسطة الحاسوب، مزود بواجهة USB مدمجة لتسهيل الاتصال. (3) يتميز جهاز AFHT10XC التعليمي لنقل الحرارة، الذي يتم التحكم فيه بواسطة الحاسوب، بتوافق برمجي عالٍ. ثانيًا: معايير الأداء مصدر الطاقة: تيار متردد 220 فولت، 50 هرتز أبعاد صندوق التحكم الكهربائي لجهاز AFHT10XC: 400 × 410 × 260 مم، الوزن: حوالي 16 كجم أبعاد وحدة تزويد المياه لجهاز AFHT10XC: 280 × 180 × 200 مم، الوزن: حوالي 6 كجم أبعاد وحدة البحث الحراري الخطي لجهاز AFHT11C: 380 × 190 × 230 مم، الوزن: حوالي 8 كجم أبعاد وحدة البحث الحراري الشعاعي لجهاز AFHT12C: 320 × 210 × 250 مم، الوزن: حوالي 7 كجم أبعاد وحدة البحث لنقل الحرارة بالإشعاع لجهاز AFHT13: 1300 × 200 × 250 مم، الوزن: حوالي 16 كجم أبعاد وحدة البحث لنقل الحرارة بالحمل والإشعاع لجهاز AFHT14C: 420 × 310 × 860 مم، الوزن: حوالي 19 كجم تدرس وحدة AFHT16C تأثير خطأ الإشعاع على قياس درجة الحرارة. أبعاد الوحدة: 420 × 310 × 860 مم، الوزن: حوالي 19 كجم. تدرس وحدة AFHT17 انتقال الحرارة غير المستقر. أبعاد الوحدة: 630 × 400 × 360 مم، الوزن: حوالي 26 كجم. تدرس وحدة AFHT18 مضخة الحرارة الكهروحرارية. أبعاد الوحدة: 420 × 370 × 160 مم، الوزن: حوالي 12 كجم. تدرس وحدة AFHT19 الحمل الحراري الطبيعي والقسري. أبعاد الوحدة: 420 × 310 × 950 مم، الوزن: حوالي 24 كجم. ظروف التشغيل: درجة حرارة محيطة من -10 درجة مئوية إلى +40 درجة مئوية؛ رطوبة نسبية أقل من 85% (عند 25 درجة مئوية). ثالثًا: قائمة المكونات ومقدمة تفصيلية 3.1 جزء صندوق التحكم الكهربائي الرقم الاسم 1 زر تشغيل الطاقة 2 مفتاح تبديل 3 مقياس جهد 4 شاشة عرض رقمية متعددة الوظائف 5 مفتاح نطاق 6 مقياس جهد 7 شاشة عرض رقمية متعددة الوظائف 8 مفتاح نطاق 9 مقبس مزدوج حراري من النوع K 10 منفذ USB 11 مقبس مزدوج حراري من النوع K 12 مقياس جهد 13 مقبس طيران 3.2 جزء الوحدة التجريبية الرقم الاسم 1 وحدة قياس التوصيل الحراري الخطي AFHT11C 2 وحدة قياس التوصيل الحراري الشعاعي AFHT12C 3 وحدة قياس انتقال الحرارة الإشعاعي AFHT13 4وحدة نقل الحرارة المدمجة بالحمل الحراري والإشعاع AFHT14C 5 وحدة AFHT16C لدراسة خطأ الإشعاع الذي يؤثر على قياس درجة الحرارة 6 وحدة AFHT17 لدراسة نقل الحرارة غير المستقر 7 وحدة AFHT18 لمضخة الحرارة الكهروحرارية 8 وحدة AFHT19 لدراسة وحدات الحمل الحراري الطبيعي والقسري 3.3 قائمة تكوين المعدات الرقم الاسم الكمية المكون 1 صندوق التحكم الكهربائي 1 المكون 2 وحدة AFHT11C التجريبية الحرارية الخطية 1 المكون 3 وحدة AFHT12C التجريبية الحرارية الشعاعية 1 المكون 4 وحدة AFHT13 التجريبية لنقل الحرارة الإشعاعية 1 المكون 5 وحدة AFHT14C التجريبية لنقل الحرارة المدمجة بالحمل الحراري والإشعاع ١ المكون ٦: AFHT16C يوضح وحدة خطأ الإشعاع التي تؤثر على قياس درجة الحرارة ١ المكون ٧: AFHT17 يوضح وحدة نقل الحرارة في الحالة غير المستقرة ١ المكون ٨: AFHT18 يوضح وحدة المضخة الحرارية الكهروحرارية ١ المكون ٩: AFHT19 يوضح وحدات الحمل الحراري الطبيعي والحمل الحراري القسري ١ ٣.٤ الملحقات الرقم الاسم الكمية ١ كابل اتصال USB ١ ٢ سلك تمديد بمقبس متعرج ١ ٣ سلك تمديد بمقبس طيران ١ ٤ كابل طاقة ١ ٥ قرص مضغوط للبرنامج ١ ٦ مشبك ٩ ٧ أنبوب ماء ٦ رابعًا: قائمة التجارب التجربة ١: توضح تجربة التوصيل الحراري الخطي التجربة ٢: توضح تجربة انتقال الحرارة الشعاعي التجربة ٣: توضح تجربة انتقال الحرارة بالإشعاع التجربة ٤: توضح تجربة انتقال الحرارة المُركبة بالحمل والإشعاع التجربة ٥: توضح تأثير خطأ الإشعاع على قياس درجة الحرارة التجربة ٦: توضح تجربة انتقال الحرارة غير المستقر التجربة ٧: توضح تجربة المضخة الحرارية الكهروحرارية التجربة ٨: توضح تجارب الحمل الحراري الطبيعي والحمل الحراري القسري
