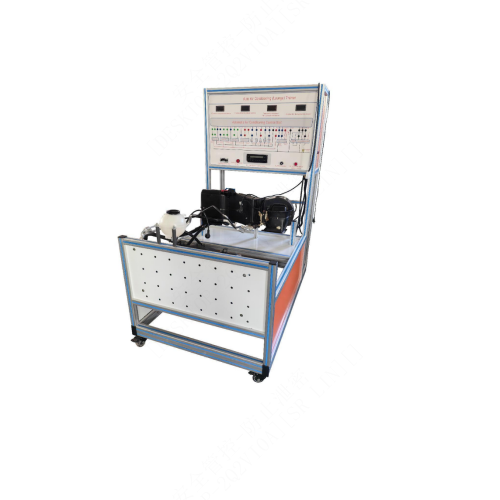

لوحة تدريب على تكييف الهواء (صالة) السيارات، مجموعة تدريب صفية، معدات تدريب السيارات

SMA103A لوحة تدريب على تكييف الهواء (صالة) السيارات، مجموعة تدريب صفية، معدات تدريب السيارات
أولاً: مقدمة المنتج
تُعدّ منصة التدريب هذه مناسبة لجميع أنواع الجامعات والكليات المتوسطة والمعاهد المهنية العليا والثانوية لإجراء التدريس النظري والعملي لأنظمة تكييف الهواء؛ حيث تُتيح عرضًا كاملاً لبنية أنظمة تكييف الهواء ومبدأ عملها، ومساعدة الطلاب على فهم نظرية التحكم المجردة؛ وتشخيص الأعطال الميكانيكية الشائعة في أنظمة تكييف الهواء والكشف عنها، وتدريب الطلاب على تحليل المشكلات العملية وحلها.
تتضمن منصة التدريب هذه مجموعة واحدة من نظام نقل الحركة لتكييف الهواء، ومجموعة واحدة من منصة التدريب، ومجموعة واحدة من لوحة القياس، والملفات اللازمة.
المنصة مصنوعة من سبائك الألومنيوم، وتحتوي على 4 عجلات دوارة (اثنتان منها مزودة بمكابح واثنتان بدون مكابح) في الأسفل لتسهيل الحركة.
ثانيًا: تصميم لوحة المعدات

ثالثًا: التعليمات
1. ضع الجهاز على أرض مستوية وصلبة، وثبّت العجلات ذاتية القفل.
2. تأكد من عدم وجود أي أجزاء مفكوكة أثناء النقل. في حال وجود أي ارتخاء، يُرجى معالجته فورًا لتجنب أي عطل أثناء التشغيل.
3. تأكد من سلامة سلك التوصيل الخاص بنظام التدريب، وعدم وجود أي تلف أو بقع ماء أو أوساخ على الوصلة.
4. تأكد من سلامة الأجزاء المعدنية عند نقطة توصيل سلك نظام التدريب، وعدم وجود أي انحناء أو انفصال في الدبابيس.
5. وصّل مصدر الطاقة بتيار متردد 220 فولت أو 380 فولت.
6. شغّل مفتاح التشغيل في نظام التدريب، سيبدأ النظام بالعمل، وستضيء الشاشة، مما يدل على أن نظام التدريب يعمل بشكل طبيعي.
7. اضغط على زر تشغيل المحرك، سيبدأ محرك الطاقة بالعمل، وسيدير ​​الضاغط.
8. شغّل لوحة تحكم مكيف الهواء، واضبط درجة الحرارة واتجاه الهواء وضاغط مكيف الهواء حسب رغبتك.
٩. عند استيفاء وحدة التحكم للشروط، اضغط على زر "تلقائي" (AUTO)، سيتم تشغيل قابض مكيف الهواء، وستبدأ مروحة المكثف الإلكترونية بالدوران. ستتغير درجة حرارة أنبوب التكييف، حيث يسخن أنبوب الضغط العالي ويبرد أنبوب الضغط المنخفض، وستتكون قطرات ماء التبريد على جدار الأنبوب.
١٠. عند استيفاء وحدة التحكم للشروط، اضغط على زر "اقتصادي" (ECON)، سيتم فصل قابض مكيف الهواء، وستتوقف مروحة المكثف الإلكترونية عن الدوران.
١١. عند استيفاء وحدة التحكم للشروط، اضغط على زر درجة الحرارة الأزرق، ستنخفض درجة الحرارة على الشاشة، اضبطها على أدنى مستوى. اضغط على الزر الأحمر في وحدة التحكم، سترتفع درجة الحرارة على الشاشة، اضبطها على أعلى مستوى.
١٢. عند استيفاء وحدة التحكم للشروط، اضغط على زر خفض المروحة، ستظهر على الشاشة أن حجم الهواء يتناقص، اضبط سرعة دوران المروحة على أدنى مستوى. عند استيفاء وحدة التحكم للشروط، اضغط على زر رفع المروحة، ستظهر على الشاشة أن حجم الهواء يتزايد، اضبط سرعة دوران المروحة على أعلى مستوى.
٣. خلل في التشغيل
فشل التدريب 1: عطل في محرك التحكم بدرجة الحرارة V68
فشل التدريب 2: عطل في محرك تنظيم درجة حرارة منطقة القدمين V85
فشل التدريب 3: عطل في محرك التحكم المركزي V70
فشل التدريب 4: عطل في محرك التحكم بالتهوية V71
فشل التدريب 5: عطل في مستشعر درجة حرارة منطقة القدمين G192
فشل التدريب 6: عطل في مستشعر درجة حرارة صندوق التبخير G308
فشل التدريب 7: عطل في محرك التحكم بسرعة مروحة النفخ V12
