أنظمة تكييف الهواء والتهوية، معدات التبريد، معدات المختبرات، المعدات التعليمية، معدات التدريب المهني

SMTR019 أنظمة تكييف الهواء والتهوية، معدات التبريد، معدات المختبرات، المعدات التعليمية، معدات التدريب المهني
تشغيل يدوي أو آلي بواسطة وحدة تحكم منطقية قابلة للبرمجة (PLC)؛ استخدام مكونات حقيقية
الميزات
نظام تكييف وتهوية متكامل للاستخدام في المختبر
أهمية عملية عالية نظرًا للأبعاد الحقيقية واستخدام المكونات التجارية
تشغيل يدوي أو آلي بواسطة وحدة تحكم منطقية قابلة للبرمجة (PLC)
أهداف التعلم/التجارب
مبادئ عملية لتكنولوجيا تكييف الهواء والتهوية
تصميم وصيانة نظام تكييف الهواء والتهوية
مبادئ تكييف هواء الغرفة (مخطط h-x)
شرح المكونات: الفلتر، سخان الهواء، مبرد الهواء، المرطب، وحدة التكثيف، وحدة التحكم المنطقية القابلة للبرمجة (PLC)، الصمامات، المخارج
وظيفة أجهزة السلامة
قياس منحنى الضغط وفقدان الضغط
تأثير مبرد الهواء وسخان الهواء والمرطب على حالة الهواء عند المخرج
دراسة سلوك التحكم في وحدة تحكم تكييف الهواء الآلية
تحديد العوامل المحددة

المواصفات

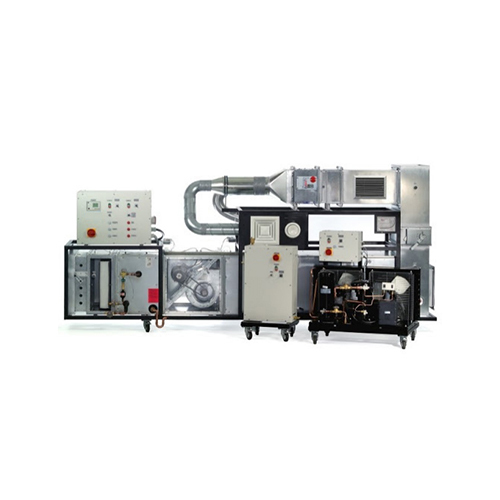

[1] نظام تكييف وتهوية عملي يتكون من جزأين مستقلين: الوحدة الرئيسية ومبرد المياه
[2] تشغيل يدوي أو آلي عبر وحدة تحكم منطقية قابلة للبرمجة (PLC)
[3] الوحدة الرئيسية مزودة بقناة هواء، ومروحة، ونظام تكييف
[4] نظام تكييف مزود بمبرد هواء، وسخان هواء كهربائي، ووحدة ترطيب
[5] خراطيم تربط مبرد الهواء بمبرد المياه
[6] قناة هواء مصنوعة من صفائح مجلفنة بالغمس الساخن مزودة بنافذة رؤية ووصلات لقياس الضغط لتسجيل منحنيات الضغط
[7] قناة هواء مزودة بفلتر، ومخمد متعدد الشفرات، وفتحة تهوية سقفية، وشبكة حماية، وشبكة تهوية، وغطاء حماية من الحريق، وغطاء فحص، ووصلة عزل صوتي، وكاشف دخان
[8] غاز التبريد R410A، معامل الاحتباس الحراري: 2088
