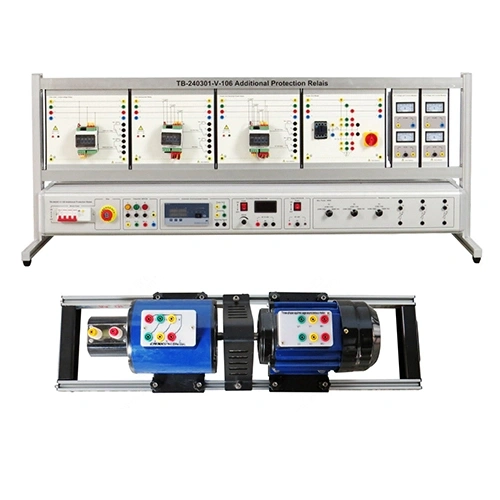

معدات مختبرات كهربائية مزودة بأجهزة حماية إضافية، معدات تعليمية، معدات تدريب مهني

SMTE2523 معدات مختبرات كهربائية مزودة بأجهزة حماية إضافية، معدات تعليمية، معدات تدريب مهني
١. مقدمة المنتج
١.١ وصف المنتج
يُعدّ نظام الطاقة بنيةً أساسيةً للمجتمع الحديث. فهو ينقل الطاقة الكهربائية إلى المستخدم النهائي بكفاءة وموثوقية من خلال توليد الطاقة ونقلها وتحويلها وتوزيعها واستهلاكها. ومع تقدّم التكنولوجيا، يتطور نظام الطاقة نحو الذكاء والاستدامة والكفاءة.
أثناء تشغيل نظام الطاقة، توجد عادةً مجموعة من أنظمة الحماية المساعدة لمراقبة حالة تشغيله. وتُستخدم هذه الأنظمة بشكل أساسي للكشف عن أعطال أو حالات غير طبيعية محددة والاستجابة لها لتعزيز موثوقية نظام الحماية الرئيسي. يُعدّ مرحل الحماية الإضافي أحد الأنظمة المساعدة، وتشمل وظائفه الرئيسية ما يلي: (١) الكشف عن الأعطال، وتحديد الحالات الشاذة مثل قصر الدائرة والحمل الزائد والتسرب الأرضي؛ (٢) إخراج الإشارة: بعد الكشف عن عطل، يرسل إشارةً إلى قاطع الدائرة أو نظام التحكم لتفعيل إجراء الحماية؛ (٣) الحماية الاحتياطية: توفير طبقة حماية إضافية عند تعطل نظام الحماية الرئيسي.
الحماية الاحتياطية: توفير طبقة حماية إضافية عند تعطل نظام الحماية الرئيسي. 1.2 مميزات المنتج
1. يتميز المنتج بأداء أمان كهربائي ممتاز، ويعتمد تصميم حماية فائقًا وموثوقية عالية في التأريض.
2. يتميز المنتج بتصميم جميل وبسيط.
3. المنتج مقاوم للتآكل. المادة الصلبة المستخدمة قوية ومتينة، مما يطيل عمر المنتج بشكل كبير.
4. يحتوي المنتج على وحدات تجريبية متعددة، مما يتيح استخدامه في تطبيقات تعليمية متنوعة.
2. المواصفات الفنية
2.1 المعايير الفنية
معايير مصدر الطاقة: تيار متردد ثلاثي الأطوار بخمسة أسلاك 380 فولت
معايير المحرك غير المتزامن ثلاثي الأطوار ذي القفص السنجابي: توصيل من النوع △/Y؛ جهد 380/660 فولت 50 هرتز؛ سرعة 1500 دورة في الدقيقة؛ قدرة 300 واط.
معايير المولد المتزامن ثلاثي الأطوار: قدرة 300 واط؛ جهد الإثارة تيار مستمر 12-24 فولت؛ سرعة 1500 دورة في الدقيقة؛ طريقة التوصيل: النوع Y؛ جهد توليد الطاقة 380 فولت.
ظروف بيئة العمل: درجة الحرارة المحيطة من -10 درجة مئوية إلى +40 درجة مئوية، والرطوبة النسبية أقل من 85% (عند 25 درجة مئوية).
2.2 الأبعاد والوزن
البعد 1: 1580 مم × 610 مم × 650 مم
الوزن 1: 81 كجم
البعد 2: 830 مم × 280 ممmm*370mm
Weight 2: 24kg

3. تعريف بمكونات المنتج ووظائفها
3.1 الجزء الرئيسي من المنتج
الرقم الاسم الكمية
1 إطار من سبائك الألومنيوم 1
2 صندوق الطاقة 1
3 مولد متزامن ثلاثي الأطوار 1
4 محرك غير متزامن ثلاثي الأطوار ذو قفص سنجابي 1
3.2 الجزء الكهربائي من المنتج
الرقم الاسم الكمية
1 صندوق مرحلات الجهد الزائد/الجهد المنخفض 1
2 صندوق مرحلات التيار الزائد 1
3 صندوق مرحلات الطاقة والطاقة العكسية 1
4 صندوق وحدة شبكة الطاقة 1
5 صندوق مقياس الجهد والتيار المتردد 2
6 قاطع الدائرة 1
7 مفتاح إيقاف الطوارئ 1
8 وحدة تحكم الشبكة الأوتوماتيكية 1
9 واجهة إخراج الطاقة ثلاثية الأطوار 1
10 وحدة تحكم جهد الإثارة 1
11 واجهة إخراج الطاقة 24 فولت تيار مستمر 1
12 وحدة الحمل القابلة للتعديل 3
3.3 ملحقات المنتج
الرقم الاسم الكمية
1 كابل توصيل أمان 4 مم، 1 متر، أخضر 10
2 كابل توصيل أمان 4 مم، 1 متر، أصفر 10
3 كابل توصيل أمان 4 مم، 1 متر، أسود 10
4 كابلات 4 مم كابل توصيل آمن 1 متر أزرق 5
5 كابل توصيل آمن 4 مم 1 متر ثنائي اللون 5
6 كابل توصيل آمن 4 مم 1 متر أحمر 10
7 كابل توصيل آمن 2 مم 1 متر أحمر وأسود 8
8 سلك توصيل DB9 1
9 كابل توصيل آمن 4 مم أسود لجسر U 1
10 جهاز تحويل USB 485 1
11 فيوز 3 أمبير 5*20 5
12 فيوز 4 أمبير 5*20 10
13 فيوز 5 أمبير 5*20 10
14 قرص USB للبرامج 1
15 وحدة تحويل واجهة اتصال Zhongzhi 1
16 جهاز اختبار الطور 1
17 قاعدة محرك 1
18 مقبس صناعي 1
4. قائمة تجارب تعليم المنتج (انظر تعليمات التجربة للتفاصيل)
(1) توصيل وتجربة وحدة مرحل الجهد الزائد/الجهد المنخفض
(2) توصيل وتجربة وحدة مرحل التيار الزائد
(3) توصيل وتجربة مرحل الطاقة والطاقة العكسية
