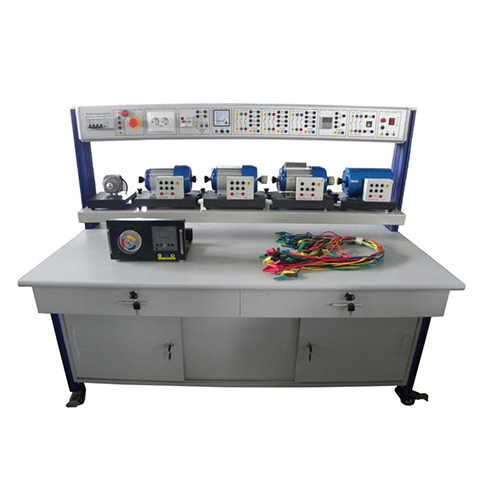

ورشة تدريب على آلات التيار المتردد، معدات مختبرات كهربائية، معدات تعليمية، معدات تعليمية

SMTE237 ورشة تدريب على آلات التيار المتردد، معدات مختبرات كهربائية، معدات تعليمية، معدات تعليمية
١. نظرة عامة على المنتج
١.١ نبذة تعريفية
يتضمن هذا الجهاز التدريبي أنواعًا مختلفة من المحركات الحثية ومكونات التحكم، حيث يمكن للطلاب من خلال التجارب التعرف على خصائص محركات التيار المتردد، وإتقان مبادئ التحكم فيها وأنماطها، مما يُنمّي مهاراتهم ومعارفهم التقنية. يُناسب هذا الجهاز طلاب المدارس المهنية والتقنية، وطلاب الجامعات المتخصصين في الهندسة الكهربائية والإلكترونية والميكاترونكس وغيرها.
١.٢ الخصائص
(١) يتميز جهاز التدريب بإطار هيكلي من الألومنيوم، ويشمل صندوق عداد وصندوق طاقة لاختبار وقياس المعايير التقنية، وهو سهل الاستخدام ومتين.
(٢) مزود بمحركات، مما يُمكّن الطلاب من إجراء تركيبات مختلفة، وإتمام العديد من المحتويات التدريبية.
(٣) يتميز جهاز التدريب بنظام أمان عالٍ.
٢. مكونات المنتج
٢.١ لوحة التحكم بالطاقة
لوحة التحكم بالطاقة مصنوعة من الألومنيوم، وهي عبارة عن صندوق مغلق بالكامل.
٢.٢ جهاز التدريب (للطراز القائم فقط)
جهاز التدريب مصنوع من الألومنيوم. يحتوي منضدة العمل على أربع عجلات دوارة في أسفلها، مزودة بقاطعين كهربائيين. يسهل تحريكها وإيقافها. سطح منضدة العمل مصنوع من مادة عالية الكثافة بسماكة 25 مم، وخضع لمعالجة مقاومة للحريق تحت ضغط ودرجة حرارة عاليتين. وهي مزودة بثلاثة أدراج من نوع السكة الموجهة، وخزانتين للدفع والتوصيل. يتميز هيكلها بالمتانة والموثوقية، ومظهرها أنيق.
2.3 لوحة التحكم بالطاقة
(1) مدخل طاقة ثلاثي الأطوار بخمسة أسلاك، تم اختباره بواسطة قاطع تسرب، ويحتوي على زر إيقاف طارئ لفصل التيار الكهربائي في حالات الطوارئ.
(2) مزودة بمؤشر طاقة، وقابس إخراج أوروبي، ومقابس طاقة آمنة 4 مم.
(3) مزودة بمفتاح حماية لمحرك التيار المتردد، ومزودة بمصدر طاقة تيار متردد داخلي، مع وظيفة حماية من قصر الدائرة. ٣. محتوى التدريب
٣.١ تجربة كهربائية على مكثف أحادي الطور
(١) اختبار ثابت لمكثف أحادي الطور
(٢) اختبار مبدأ وخصائص ووظائف مكثف أحادي الطور
(٣) التحكم في وظيفة بدء تشغيل مكثف أحادي الطور
(٤) التحكم في تبديل مكثف أحادي الطور ذي قيمة مزدوجة
٣.٢ تجربة على محرك أحادي الطور ذي قطب قناع
(١) اختبار ثابت لمحرك أحادي الطور ذي قطب قناع
(٢) اختبار مبدأ وخصائص ووظائف محرك أحادي الطور ذي قطب قناع
(٣) التحكم في وظيفة بدء تشغيل محرك أحادي الطور ذي قطب قناع

3.3 تجربة محرك ثلاثي الأطوار غير متزامن مزدوج السرعة
(1) اختبار ثابت لمحرك ثلاثي الأطوار غير متزامن مزدوج السرعة
(2) اختبار مبدأ وخصائص ووظائف محرك ثلاثي الأطوار غير متزامن مزدوج السرعة
(3) التحكم في وظائف السرعة العالية والمنخفضة لمحرك ثلاثي الأطوار غير متزامن مزدوج السرعة
(4) التحكم في تحويل سرعة محرك ثلاثي الأطوار غير متزامن مزدوج السرعة
3.4 تجربة محرك ثلاثي الأطوار غير متزامن ذو قفص سنجابي
(1) مبدأ وخصائص محرك ثلاثي الأطوار غير متزامن ذو قفص سنجابي
(2) اختبار ثابت لمحرك ثلاثي الأطوار غير متزامن ذو قفص سنجابي
(3) اختبار وظائف محرك ثلاثي الأطوار غير متزامن ذو قفص سنجابي
(4) التحكم في التحويل الموجب والسالب لمحرك ثلاثي الأطوار غير متزامن ذو قفص سنجابي
(5) التحكم في بدء تشغيل محرك ثلاثي الأطوار غير متزامن ذو قفص سنجابي بنظام النجمة والمثلث
(6) التحكم في محرك ثلاثي الأطوار غير متزامن ذو قفص سنجابي باستخدام مرحل التيار الزائد مع تأخير حراري (7) التحكم في بدء تشغيل محرك غير متزامن ثلاثي الأطوار ذي قفص سنجابي وتأخير إيقافه بواسطة مرحل زمني
3.5 تجربة محركات حلقات الانزلاق ثلاثية الأطوار
(1) مبدأ وخصائص محركات حلقات الانزلاق ثلاثية الأطوار
(2) اختبار ثابت لمحركات حلقات الانزلاق ثلاثية الأطوار
(3) توصيل ووظيفة محركات حلقات الانزلاق ثلاثية الأطوار
(4) اختبار مواصفات وظيفة محركات حلقات الانزلاق ثلاثية الأطوار
(5) التحكم في بدء وإيقاف محركات حلقات الانزلاق ثلاثية الأطوار
(6) تطبيق بادئ تشغيل دوار حلقات الانزلاق
3.6 تجربة محرك متزامن ثلاثي الأطوار بمغناطيس دائم
(1) مبدأ وخصائص محرك متزامن ثلاثي الأطوار بمغناطيس دائم
(2) اختبار ثابت لمحرك متزامن ثلاثي الأطوار بمغناطيس دائم
(3) توصيل ووظيفة محرك متزامن ثلاثي الأطوار بمغناطيس دائم
(4) التحكم في بدء تشغيل محرك متزامن ثلاثي الأطوار بمغناطيس دائم تجربة
(5) التحكم في سرعة محرك متزامن ثلاثي الأطوار يعمل بتيار متردد ومغناطيس دائم
(6) التحكم في حلقة مغلقة لمحرك متزامن ثلاثي الأطوار يعمل بتيار متردد ومغناطيس دائم
تجربة
يُرفق دليل المستخدم باللغة الإنجليزية.
