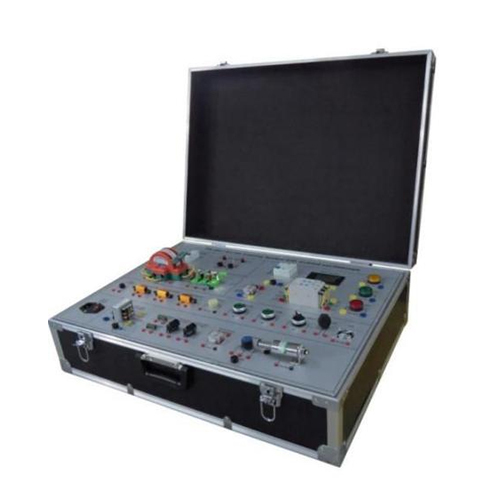

نظام تدريب التيار المتردد/المستمر مع جهاز راسم إشارة يعمل بنظام أندرويد، معدات مختبر كهربائي، معدات تعليمية، معدات تدريسية

SMTE422 نظام تدريب التيار المتردد/المستمر مع جهاز راسم إشارة يعمل بنظام أندرويد، معدات مختبر كهربائي، معدات تعليمية، معدات تدريسية
١. مقدمة
يُعدّ نظام التعلّم الكهربائي AC/DC حلاً متنقلاً مناسباً للمساحات التدريبية المحدودة، ولكن لا ينبغي التضحية بالمعرفة الشاملة والتدريب العملي!
بفضل حجمه الصغير، يُمكن وضع هذا النظام المتنقل على طاولات غرف الاجتماعات، أو أرضيات ورش العمل، أو المكاتب، أو في أي مكان تقريباً. وعند الحاجة إلى استخدام مساحة التدريب المتاحة لتدريس مواضيع أخرى، يُوفر حجمه الصغير وهيكله المتين مساحة تخزين آمنة.
تتكامل محطة العمل مع وسائط متعددة تفاعلية لتعليم المبادئ الأساسية لأنظمة التيار المتردد والتيار المستمر الكهربائية، وذلك لتوفير الطاقة والتحكم بها في التطبيقات الصناعية والتجارية والزراعية والسكنية. وباستخدام مُدخلات ومُخرجات ومكونات كهربائية أخرى متنوعة، يُمكنه تحسين المهارات المتعلقة بالصناعة، بما في ذلك كيفية تشغيل وتركيب وتصميم واستكشاف أعطال دوائر التيار المتردد والتيار المستمر الأساسية.
يُوفر النظام المعرفة والمهارات التي تحتاجها، بمرونة لا مثيل لها!
يُمكن لأي شخص الحصول على جميع أنواع التدريب الكهربائي AC/DC على المكاتب، أو في غرف الاجتماعات، أو في أي مكان تقريباً. يفتح هذا النظام الصغير مساحة تدريب في منشأتك لم تكن لتفكر بها من قبل!
يُوفر هذا النظام التعليمي المعرفة والمهارات، من خلال تغطية مواضيع مثل قانون أوم وقانون كيرشوف للجهد. ثم يُتيح للمتعلمين تطبيق هذه المعرفة عمليًا على مكونات الدوائر الكهربائية. وبناءً على هذه المعرفة، يُطور المتعلمون مهاراتهم، مثل استخدام قواطع الدائرة لتشغيلها، وتوصيل وتشغيل المرحلات في الدوائر، وتوصيل وتشغيل المرحلات الأساسية.
تبدأ دورات الوسائط المتعددة الشاملة لنظام التعلم الكهربائي للتيار المتردد/المستمر من أساسيات الكهرباء، مرورًا بمفهوم الكهرباء، ثم تبني على هذه المعرفة الأساسية وتنتقل إلى مواضيع مثل المحولات والدوائر المركبة. ومع إتمام كل موضوع جديد، سيستخدم الطلاب هذه المعرفة النظرية لإتقان المهارات العملية، مثل توصيل وتشغيل الدوائر التي تحتوي على مقاومات، وقياس الجهد باستخدام مقياس متعدد رقمي، وتشخيص أعطال المحولات. ومن خلال الجمع بين المعرفة النظرية والمهارات العملية، يتعزز فهم المتعلمين للأنظمة الكهربائية بشكل كبير.

٢. مواضيع التعلم
الدائرة الكهربائية الأساسية
أساسيات الكهرباء
القياس الإلكتروني
الدوائر المتصلة على التوالي والتوازي
تحليل الدوائر الكهربائية
حماية دوائر المعدات
الحث والسعة
٣. البيانات الفنية
حقيبة: طول ٧٠٠ مم، عرض ٥٢٠ مم، ارتفاع ٢٣٠ مم
لوحة التركيب:
مفتاح تحكم مزدوج
مفتاح
مفتاح قاطع الدائرة
مفتاح سكين ثنائي القطب ثنائي الرمية (DPDT)
مفتاح سكين أحادي القطب أحادي الرمية (SPDT)
محول متعدد التلامس
مصدر طاقة ١٢/٢٤ فولت تيار متردد وتيار مستمر
مؤشر ضوئي - ٢٢٠ فولت تيار متردد
مروحة - ٢٤ فولت تيار مستمر
ملف لولبي - ٢٤ فولت تيار مستمر
جهاز تنبيه - ١٢ فولت تيار مستمر
زر - مفتوح عادةً (NO)
مفتاح دوار - مفتوح عادةً (NO)
مرحل الحماية: XJ3-D
مرحل تيار متردد
مرحل تيار مستمر
فيوز
ملف حث (٤٧ ميكروهنري، ٤ أمبير)
مقاومتان ٢٥ أوم/٢٥ واط
١٠ أوم/٢٥ واط مقاومة
مقاومة حمل محول 220 أوم/5 واط (قطعتان)
مقاومة متغيرة
مكثف إلكتروليتي 250 فولت/100 ميكروفاراد (قطعتان)
فيوز تيار متردد سريع 3 أمبير
عداد طاقة كهربائية - نطاق قياس الجهد: 80 ~ 260 فولت تيار متردد، نطاق قياس التيار: 0 ~ 20 أمبير تيار متردد، نطاق قياس القدرة: 0 ~ 4.4 كيلوواط، نطاق قياس الطاقة: 0 ~ 9999 كيلوواط ساعة
جهاز راسم إشارة يعمل بنظام أندرويد: يرجى الرجوع إلى دليل المستخدم لمعرفة طريقة الاستخدام
220 فولت تيار متردد، 60/50 هرتز، مقبس طاقة
